SiC estalitako grafito plakak

Semicorex SiC estalitako grafito-plakak erronkei aurre egiteko diseinatuta daude, erreaktorearen berogailu-elementuen eta oblearen beraren arteko doitasun handiko interfaze gisa.

1. AurreratuaCVD estalduraTeknologia:

Gure plaken errendimendua Silizio Karburo geruzaren kalitatean oinarritzen da. Tenperatura altuko Lurrun Kimikoen Deposizio (CVD) prozesu bat erabiltzen dugu purutasun handiko gas aitzindariak (normalean metiltriclorosilanoa, CH3SiCl3) erabiliz.

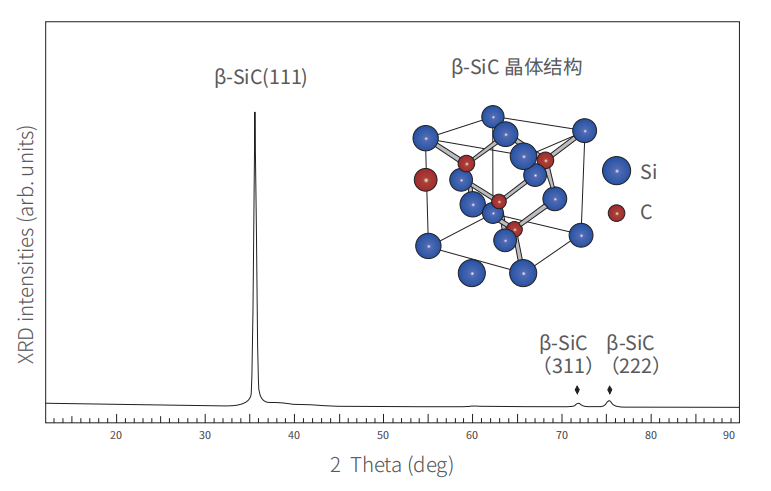

Egitura kristalinoa: $\beta$-SiC fase kubiko eta dentsitate handikoa metatzen dugu. Egitura kristalino espezifiko honek ahalik eta gogortasun eta erresistentzia kimiko handiena eskaintzen du.

Pororik gabeko zigilua: ihinztatutako edo sinterizatutako estaldurak ez bezala, gure CVD prozesuak "gas tranpak" ezabatzen dituen gainazal molekularrean loturiko eta ez-porotsu bat sortzen du, erreaktorearen ingurunea oso huts-maila altuetan irauten dela bermatuz gasa atera gabe.

Gainazalaren morfologia: estaldura gainazaleko zimurtasun kontrolatu batekin ($R_a$) diseinatuta dago, obleak egonkor jartzeko marruskadura nahikoa eskaintzeko optimizatuta, partikulak harrapatzea saihesteko bezain leuna izaten jarraitzen du.

2. Diseinu mekanikoa eta manipulazio automatizatuaren bateragarritasuna

Epitaxi-erreaktore modernoak (AMAT, TEL edo Aixtron-ekoek, esaterako) manipulazio robotikoan oinarritzen dira. Gure zehaztasunez mekanizatutako plaketan ikusten den bezala, koska eta zulo bakoitza funtsezkoa da erremintaren denborarako.

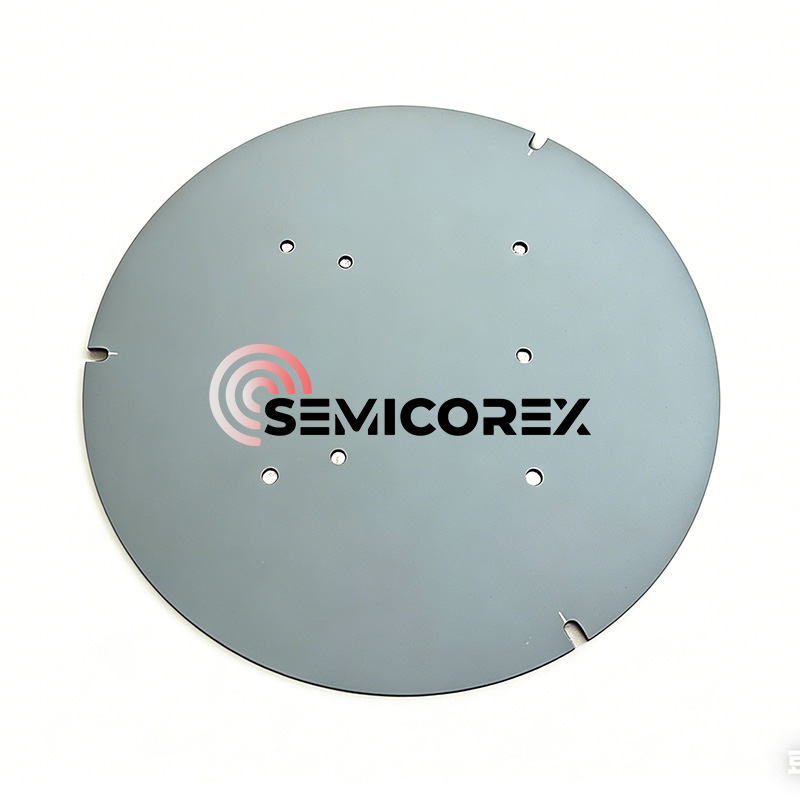

Lerrokatze integratua Ezaugarriak: Gure plakak CNC bidez mekanizatutako koska eta muntatzeko zuloak dituzte (produktuaren irudian ikusten den bezala), abiadura handiko biraketan zentratu ezin hobea bermatzen dutenak.

Lautasuna eta paralelismoa: <20μm-ko lautasun-tolerantzia globala mantentzen dugu. Hau ezinbestekoa da plakaren edozein okertze txikiak tenperatura-gradiente bat eragiten duelako oblean zehar, eta ondorioz, "irristatze-lerroak" eta hazkunde epitaxial irregularra sortzen dira.

Masa termikoa optimizatzea: grafitoaren nukleoa zehaztasunez mehetuz, SiC estalitako grafito-plaken masa termikoa optimizatzen dugu, igoera eta jaitsiera denbora azkarragoak ahalbidetuz, eta horrek zuzenean eguneko lote kopurua handitzen du.

3. Erresilientzia kimikoa ingurune erasokorretan

Prozesu epitaxialak berez korrosiboak dira. GureSiC estalitaGrafitozko plakak garbiketa eta prozesuko gas erasokorrenen aurka probatzen dira bereziki:

Hidrogenoaren (H2) Erresistentzia: 1.600 ℃-tan, hidrogenoak material estandarrak graba ditzake. Gure β-SiC estaldura geldoa izaten jarraitzen du, grafitoaren nukleoa egitura mehetzetik babesten du.

HCl lurrun-garbiketa: loteen artean SiC hazkuntza "parasitoa" kentzeko, erreaktoreek sarritan HCl grabaketa erabiltzen dute. Gure estalduraren lodierak (>100μm) "higadura-marjina" nabarmena eskaintzen du, ehunka garbiketa-ziklo egiteko aukera ematen du plaka berritu aurretik.

4. ROI maximizatzea Bizi-zikloaren kudeaketaren bidez

Gure purutasun handiko plaketara aldatzeak Jabetza Kostua (CoO) murrizteko bide argia eskaintzen du:

Etekinaren hobekuntza: "ertz bazterketa" eremuak murriztu dira, uniformetasun termiko hobea dela eta.

Bizitza luzatua: gure plakek normalean oxidoz loturiko edo purutasun estandarreko alternatibak baino 2-3 aldiz gehiago irauten dute.

Kutsaduraren kontrola: aztarna metaliko baxuagoek (Fe, Ni, Cr < 0,1 ppm) eramailearen mugikortasun handiagoa eragiten dute azken gailu erdieroalean.

Adituen oharra: SiC estalitako grafito-plaken bizi-iraupena maximizatzeko, plaka berrientzako "abiarazte leuneko" protokolo termiko bat gomendatzen dugu CVD geruzaren barruan estresaren banaketa kontrolatua ahalbidetzeko.
