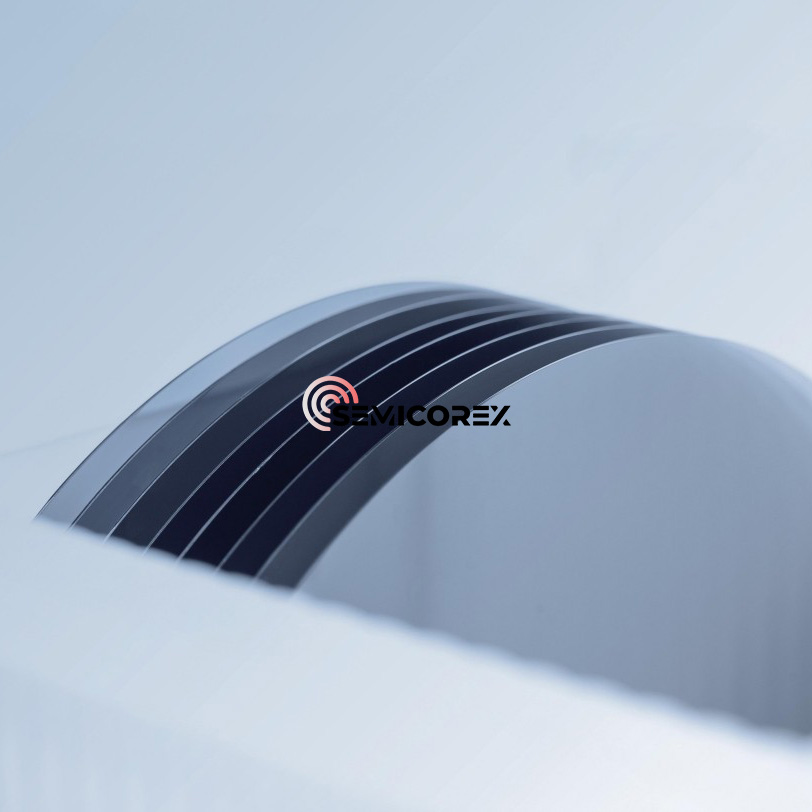

12 hazbeteko SIC Secstratu erdi-isolatzaile
  • 12 hazbeteko SIC Secstratu erdi-isolatzaile12 hazbeteko SIC Secstratu erdi-isolatzaile

12 hazbeteko SIC Secstratu erdi-isolatzaile

SIC-Seardeteko 12 hazbeteko SIC Secretating SIC-ixtenak maiztasun handiko, potentzia handiko eta fidagarritasun handiko aplikazioen erdieroaleentzako diseinatutako hurrengo belaunaldiko materiala dira. SIC-en berrikuntzan fidagarria den lider batekin elkartzea esan nahi du, aparteko kalitatea, zehaztasun ingeniaritza eta irtenbide pertsonalizatuak bidaltzeko konpromisoa hartzea zure gailu teknologia aurreratuenak ahalduntzeko. *

Bidali kontsulta

Produktuaren Deskribapena

SIC Secrestrates erdi-isolatzaileen% 12 hazbeteko azpimultzoak aurrerapauso bat ematen du hurrengo belaunaldiko erdieroaleen materialetan, maiztasun handiko errendimendua, potentzia handiko eta erradiazioarekiko erresistenteak diren aplikazioetarako parekatutako errendimendua eskaintzen duena. RF, mikrouhin eta potentziako gailuaren fabrikazio aurreratuetarako diseinatua, diametro handiko SIC substratu hauek gailuaren eraginkortasuna, fidagarritasuna eta eskalagarritasuna ahalbidetzen dituzte.


Gure 12 hazbeteko SIC substratu erdi isolatzaileak hazkunde eta tratamendu teknologia aurreratuak erabiliz diseinatu dira, garbitasun handia eta akats gutxieneko dentsitatea lortzeko. Normalean 10⁹ ω · cm baino handiagoa da erresistentziarekin, modu eraginkorrean ezabatzen dute, modu baztertzeko parasitoa, gailu isolamendu optimoa bermatuz. Materialak eroankortasun termiko nabarmena (> 4,5 w / cm · k) erakusten du, egonkortasun kimiko superior eta maila altua eremu elektrikoaren indarra, ingurune zorrotzak eta punta-puntako gailuaren arkitekturak aproposa bihurtuz.

Silicon Carbide (SIC) karbonoz eta silizioz osatutako material erdieroale konposatua da. Tenperatura altuko, maiztasun handiko, potentzia handiko eta tentsio handiko gailuak egiteko material apropos bat da. Silikonazko material tradizionalekin (SI) aldean, Silicon Carbureren bandgap zabalera 3 aldiz silizioarena da; Eroankortasun termikoa silizioaren 4-5 aldiz da; Matxura tentsioa 8-10 aldiz silizioarena da; Elektroi-saturazioaren deribatzeko tasa 2-3 aldiz silizioarena da, industria modernoaren beharrak asetzen dituen potentzia handiko, tentsio altu eta maiztasun altua lortzeko. Batez ere abiadura handiko, maiztasun handiko, potentzia handiko eta osagai elektronikoak igortzeko erabiltzen da. Beheko aplikazioen eremuak sareta adimendunak, energia elektriko berriak, energia eoliko fotovoltaikoa, 5g komunikazioak eta abar, potentzia-gailuen arloan, silizio karburuen diodoak eta mosfektuak hasi dira komertzial aplikazioak.


Silizio karburoen industria kateak azpimultzoak, epitaxia, gailuaren diseinua, fabrikazioa, ontziak eta probak biltzen ditu. Materialetatik erdieroaleen gailuetara, silizio karburoa kristalen hazkunde bakarretik, sareko xerra, hazkunde epitaxiala, waiketako diseinua, fabrikazioa, ontziak eta bestelako prozesuak igaroko dira. Silizio karburo hautsa sintetizatu ondoren, silizio karburoen lingoteak lehenik eta behin silizio karburo substratuak lortzen dira, xerrak, artezketa eta leuntzea, eta hazkunde epitaxiala egiten da okuma epituxialak lortzeko. Epitariozko ogiak fotolitografia, grabaketa, ioi inplantazioa eta metalezko pasibazioa bezalako prozesuak jasaten dituzte, silizio karburo-ogiak lortzeko, hiltzen direnak eta gailuak lortzeko paketeak lortzeko. Gailuak konbinatzen dira eta moduluetan muntatzeko etxebizitza berezi batean sartzen dira.


Propietate elektrokimikoen ikuspegitik, Silikonaren karburo substratu materialak substratu eroaleetan bana daitezke (erresistentziaren barrutia 15 ~ 30mω · cm) eta substratu erdi isolatzaileak (105ω · cm baino altuagoak). Bi substratu mota hauek gailu diskretuak fabrikatzeko erabiltzen dira, hala nola potentzia gailuak eta irrati maiztasuneko gailuak hazkunde epituxialaren ondoren. Horien artean, batez ere, SIC substratu erdi-isolatzaileek Gallium Nitride irrati-maiztasuneko gailuak fabrikatzeko erabiltzen dira, Gallium Nitride Galleria Epitariozko geruza erdi isolatzaile bat hazten ari da, silizio karburoetan oinarritutako Gallium Gallium Wafer epitaxial bat lortzen da, Gallium Nitride-n gehiago egin daitekeena. irrati maiztasuneko gailuak, esaterako, hemt. Silizio karburoen substratu eroaleak energia-gailuak fabrikatzeko erabiltzen dira batez ere. Silikono-potentzia gailua fabrikatzeko prozesua ez bezala, silizio karburoen potentzia gailuek ezin dute zuzenean silizio karburo substratu batean fabrikatu. Silizio karburo epitaxial geruza bat haztea beharrezkoa da substratu eroale batean silizio karburoa siliziozko karburo bat lortzeko, eta, ondoren, Schottky diodoak, Mosfetak, IGBTak eta bestelako potentzia gailuak fabrikatzen dituzte geruza epituxialean.


Hot Tags: 12 hazbeteko SIC substratu, Txina, Fabrikatzaileak, Hornitzaileak, Fabrika, Pertsonalizatua, Bulk, Aurreratua, Iraunkorra
