Sic ertza eraztuna

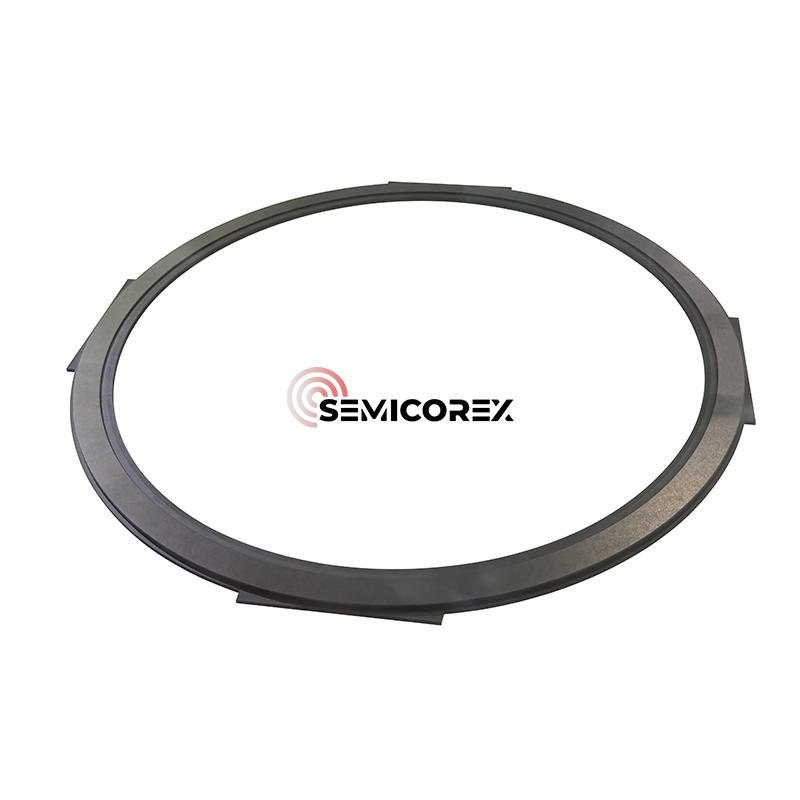

SICOREX SIC eraztunaren eraztuna, Vapor Kimikoen gordailuaren bidez (CVD) silizio karburoa (SIC) fabrikatutakoa, erdieroaleen fabrikazioaren alderdi kritikoa da, zehazki, plasma grabatzeko ganberetan egindako fabrikazio prozesuan paper garrantzitsua da. Ertzaren eraztuna Chuck elektrostatikoen (ESC) kanpoko ertzaren inguruan kokatzen da plasma grabatzeko prozesuan eta harreman estetikoa eta funtzionala du, prozesuan.

Zirkuitu integratuan (IC) fabrikazio integratua, plasmaren banaketa uniformea kritikoa da, baina wafer ertz akatsak funtsezkoak dira IB eta IBF metodoen ekoizpenean, beste ICSen emanaldi elektriko fidagarriez gain. SIC eraztuna garrantzitsua da jazarpenaren ertzean plasmaren fidagarritasuna kudeatzeko, ganbaran dauden wafer mugak egonkortu bitartean bi aldagai lehiakide gisa berdindu gabe.

Plasma grabatzeko prozesu hau ogitartekoetan egiten den bitartean, ogiak energia handiko ioien bonbardaketaren eraginpean egongo dira, gase erreaktiboak ereduak transferitzen laguntzen dutenak. Baldintza hauek energia handiko dentsitate prozesuak sortzen dituzte, uniformetasun eta ogiteen kalitatearen kalitatea modu egokian kudeatzen ez badira. Ertzaren eraztuna Wafer prozesatzeko testuinguruan ko-azaltzailea izan daiteke eta elektrifikatutako plasmaren sorgailua da. Ertzaren eraztunak energia xurgatu eta birbanatu egingo du ganbera ertzean eta sorgailutik Eremu elektrikoaren eraginkortasun eraginkorra luzatuz sorgailutik ESCren ertzera. Planteamendu egonkortzaile hau hainbat modutan erabiltzen da, besteak beste, plasma ihesaren eta distortsioaren zenbatekoa murriztea, ertzaren erredurak erretzea ekar dezakeena.

Plasma ingurune orekatua sustatuz, SIC ergailuen eraztunak mikro-kargatzeko efektuak murrizten laguntzen du, gehiegizko grabaketa saihesten du periferian, eta wafer eta ganbera osagaien bizitza luzatzen du. Horrek prozesuaren errepikapen handiagoa ahalbidetzen du, akatsak murriztu eta hobeak baino hobeak diren uniformetasun-funtsezko neurriak bolumen handiko erdieroaleen fabrikazioan.

Etenaldiak elkarren artean lotzen dira, prozesuaren optimizazioa egingarriagoa da Wafer ertzean erronka handiagoa. Adibidez, etengabeko etengabeko gaixotasunen morfologiaren distortsioa eragin dezake, gertakari ioien angelua aldatuz, eta, beraz, uniformetasunari eragiten diote; Tenperaturaren eremua Uniformetasunak ez du erreakzio kimikoen tasa eragin dezake, ertzaren grabaketa tasa erdialdeko eremutik desbideratzeko. Goiko erronkei erantzunez, hobekuntzak bi alderdietatik egin ohi dira: Ekipamenduak diseinatzeko optimizazio eta prozesuen parametroen doikuntza.

Focus eraztuna funtsezko osagaia da wafer ertzaren grabaketaren uniformetasuna hobetzeko. Obraren ertzean instalatuta dago plasma banatzeko gunea zabaltzeko eta gerrikoa morfologia optimizatzeko. Fokatze eraztunik ezean, ogien ertzaren eta elektrodoaren arteko altuera aldea eragiten du gerrikoa okertu dadin, ioiak moldatu gabeko eremuan sartzea angelu gabeko uniforme batean.

Fokuen eraztunaren funtzioak hauek dira:

• Oihalaren ertzaren eta elektrodoaren arteko altuera aldea betetzea, giltza lausotuz, ioiek obraren gainazala bertikalki bonbardatzen dutela ziurtatuz eta grabaketa desitxuratzea saihestuz.

• Egokitu uniformetasuna eta murriztu arazoak, esaterako, gehiegizko ertza grabatzeko edo okertutako grabatzeko profila.

Abantaila materialak

CVD SIC erabiltzea oinarrizko material gisa, zeramikazko edo estalitako material tradizionalen inguruko hainbat abantaila eskaintzen ditu. CVD SIC kimikoki inertea da, termikoki egonkorra eta oso erresistentea da plasma higadurarekiko, fluorina eta kloruran oinarritutako kimika oldarkorrean ere. Indar mekaniko bikainak eta dimentsio egonkortasuna bermatzen dute zerbitzu luzeko bizitza eta partikulen belaunaldi baxua tenperatura handiko txirrindularitza baldintzetan.

Gainera, CVD SIC-ren mikrostruazio ultra-puruak eta trinkoak kutsadura arriskua murrizten du, prozesatzeko ultra-garbitzeko inguruneetarako aproposa bihurtuz. Lehendik dauden ESC plataformekin eta ganbera geometria pertsonalizatuekin bateragarritasuna ahalbidetzen da integraziorik gabeko 200mm eta 300mm grabatzeko tresnekin integratzeko.
