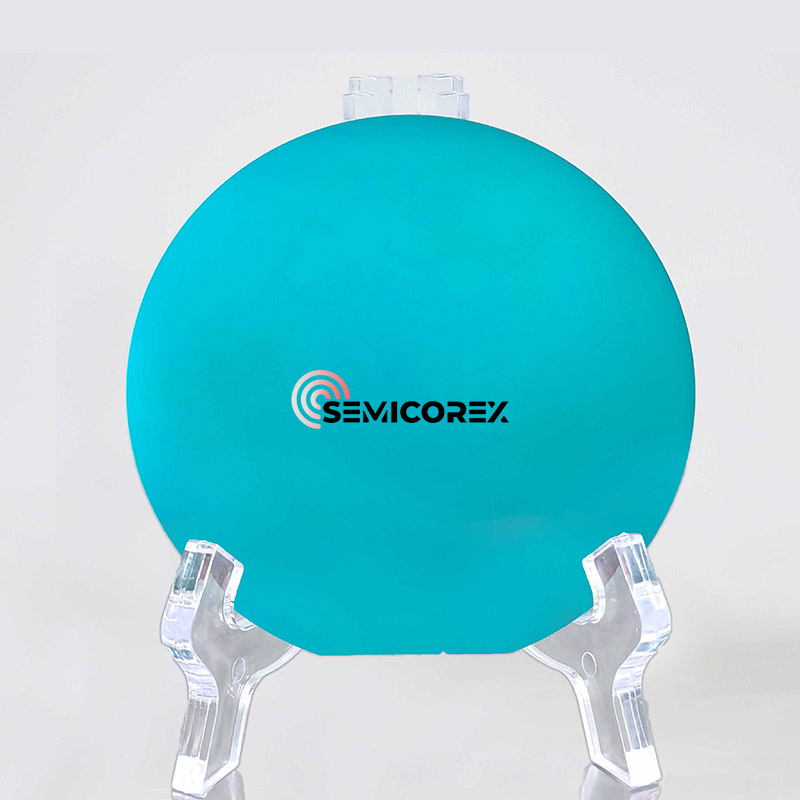

Lnoi wafer

Alderantziz, Litio Niobate Film meheak (Lnoi Wafers) errefrakzio indizearen kontraste garrantzitsua eskaintzen du, uhin-gidak mikroen eta substantzia zeharkako sekzioetako tolesturak egiteko. Horrek dentsitate handiko fotoi integrazioa eta argi-inkomunikazio handia ahalbidetzen du, argiaren eta materiaren arteko elkarrekintza hobetuz.

Lnoi Wafers hainbat teknika erabiliz presta daiteke, pultsatutako laser deposizioa, gel-gel metodoak, RF magnetroko sputtering eta lurrun kimikoen gordailua barne. Hala ere, teknika horietatik sortutako Lnoi-k egitura polikristalinoa erakusten du, argi transmisio galera areagotuz. Gainera, filmaren propietate fisikoen eta kristal bakarreko Lnen arteko hutsune handia dago, eta horrek negatiboki eragiten du gailu fotonikoen errendimenduan.

Lnoi Wafers prestatzeko metodo egokiak, hala nola ioi inplantazioa, lotura zuzena eta estaldura termikoa bezalako prozesuen konbinazioa dakar, fisikoki Ln filmak bulkarreko ln materialetik zuritu eta substratu batera eramaten duena. Artezteko eta leuntzeko teknikek kalitate handiko lnoi ere eman dezakete. Ikuspegi honek ioi inplantazioan LN kristal-zuntzetan kalteak minimizatzen ditu eta kristalen kalitatea mantentzen du, betiere, kontrol zorrotza filmaren lodieraren uniformetasunaren gainetik gauzatzen bada. Lnoi Wafers-ek ezaugarri optiko optiko eta ez-optikoak eta ez linealak bezalako ezinbesteko propietateak gordetzeaz gain, kristal egitura bakarra mantentzen du, eta horrek onuragarria da transmisio optiko baxuko galera lortzeko.

Uhin eta olatu optikoak funtsezko gailuak dira fotonika integratuan, eta hainbat metodo daude prestatzeko. WaveGuides Lnoi Wafers-en, protoi trukea bezalako teknika tradizionalak erabiliz ezar daiteke. LN kimikoki inertea denez, grabatuak saihesteko, erraz grabatutako materialak Lnoi gainean metatu daitezke, marradun uhinak kargatzeko. Kargatzeko zerrendak egiteko egokiak diren materialak TIO2, SIO2, SINX, TA2O5, Chalcogenide beira eta silizioa daude. Leuntzeko mekaniko kimikoen metodoa erabiliz sortutako WaveGuido optiko optiko batek 0,027 db / cm-ko hedapen galera lortu du; Hala ere, bere uhin urdaileko albokoak okertu egiten ditu uhin-buruak okertu erradio txikiekin. Lnoi wafer waweguide, plasma grabatzeko metodoa erabiliz prestatuta, 0,027 db / cm-ko transmisio galera lortu zuen. Horrek mugarri esanguratsua adierazten du, eskala handiko fotoi integrazioa eta fotoi bakarreko prozesamendua gauzatu daitezkeela adieraziz. Uhin optikoez gain, errendimendu handiko gailu fotoniko ugari garatu dira Lnoi-n, mikro-eraztun / mikro-diskoaren erresonatzaileak, amaiera eta birrintzeko akoplak eta kristal fotonikoak barne. Gailu fotoniko funtzional ugari ere sortu dira. Litio Niobateren (LN) efektu optiko optiko bikainak aprobetxatuz. LN-ek efektu akustikoa ere erakusten du. Lnoi-n prestatutako Mach-Zehnder modulagailu akusto-optikoa da. Mikrouhinezko niobate filmean mikrouhin-seinale bat 4,5 GHz-ko maiztasunarekin bihurtzeko 1500 NM-ko uhin-luzera du.

Gainera, Sapphire substratu baten gaineko LN filmean fabrikatutako modulagailu akusto-optikoan, Sapphire soinuaren abiadura dela eta, gainera, uhin akustikoko energia isurtzen laguntzen du. Lnoi-n garatutako maiztasun optiko optikoko aldatzaile integratuak maiztasuneko aldaketa eraginkortasuna erakusten du aluminio nitruro filmean fabrikatutakoekin alderatuta. Aurrerapenak ere egin dira laserra eta anplifikadoreetan Lnoi dopatu arraroak erabiliz. Hala ere, Lnoi Wafers-eko lurreko dopatutako eskualde arraroak argi xurgapen handia erakusten du komunikazio-banda optikoan, eta horrek eskala handiko integrazio fotonikoa oztopatzen du. Lnoi-n tokiko arraroko lurrak esploratzeak arazo honi irtenbidea eman diezaioke. Silizio amorfoa Lnoi-n metatu daiteke fotodetektoreak sortzeko. Lortzen diren metalezko erdieroale eta metalezko fotodeteektatzaileek 635-850 nm uhin-luzera zehar 22-37 MA / W-ren erantzulea erakusten dute. Aldi berean, III-V erdieroalearen laserrak eta detektagailuak integratzeak, Lnoi-n, material horretan laserrak eta detektagailuak garatzeko beste irtenbide bideragarria da. Hala ere, prestaketa prozesua konplexua eta garestia da, kostuak murrizteko eta arrakasta-tasa handitzeko hobekuntzak behar direla.
