Labe Erdieroaleen Erreaktorea

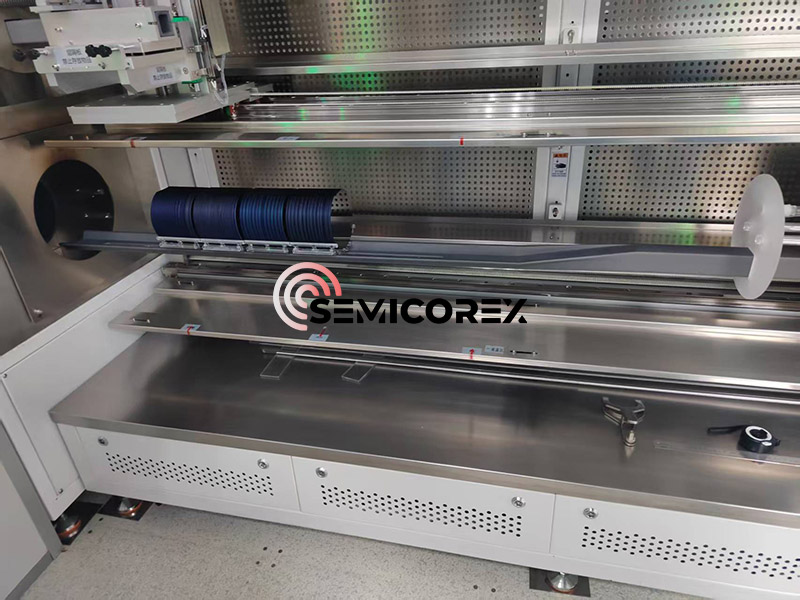

Labe erdieroaleen erreaktoreak erdieroaleen fabrikazio prozesuetako oinarrizko ekipamenduak dira, batez ere prozesu kritikoetarako erabiltzen direnak, hala nola oxidazio termikoa, difusioa, erretzea eta lurrun-deposizio kimikoa. Labe-sistema tipiko batek (Difusio Horizontal/Bertikaleko Labea) oinarrizko osagai hauek ditu nagusiki: berokuntza-sistema, tenperatura kontrolatzeko sistema, garraio-sistema, gas-fluxua kontrolatzeko sistema (MFC) eta hondakin-gasen ihes-sistema.

Ikuspegi arkitektoniko orokorretik, tenperatura altuko labeak mota horizontal eta bertikaletan banatzen dira, kuartzozko hodiaren eta berogailuaren osagaien posizioaren arabera sistemaren barruan. Tenperatura altuko labe batek, oro har, bost oinarrizko osagai ditu: kontrol-sistema, prozesu-labe-hodi bat, gasa emateko sistema, gasaren ihes-sistema eta karga-sistema. Kontrol-sistema hainbat mikrokontrolagailuri konektatutako ordenagailu batek osatzen du, prozesu osoaren kontrol zehatzaz arduratzen dena.

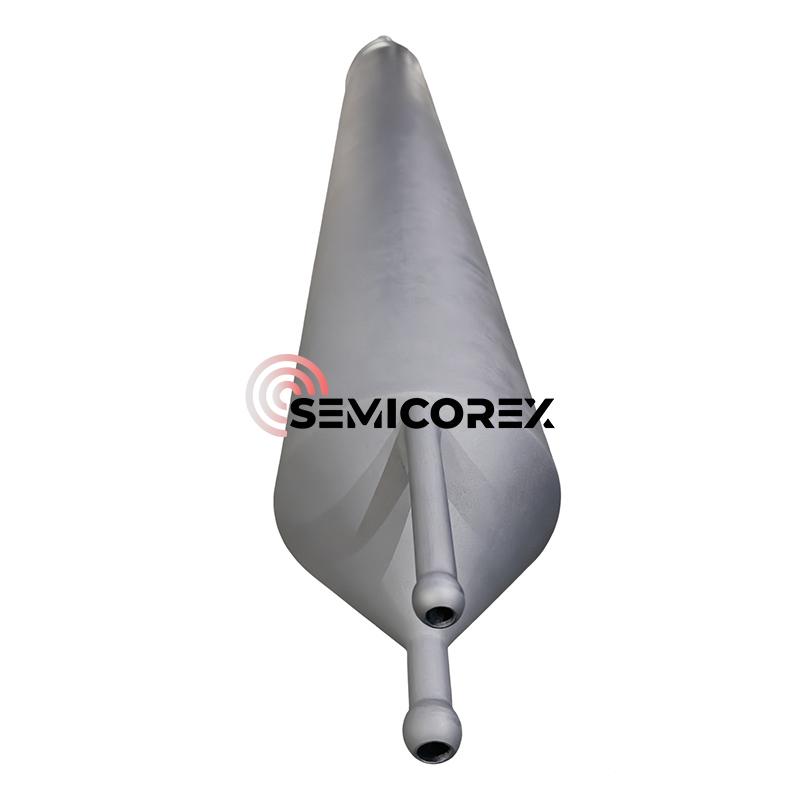

Materialen hautapenari dagokionez, labe-hodien materialen artean daude batez erekuartzoa(tenperatura altuak eta korrosioarekiko erresistenteak),alumina (Al₂O₃), silizio karburoa (SiC), edo metalezko aleazioak (Inconel, esaterako). Berokuntza-sistemaren berogailu-elementuek normalean erresistentzia-hariak erabiltzen dituzte (esaterako, Kanthal, MoSi₂), siliziozko karburozko hagaxkak (SiC) edo infragorrien berogailuak. Berokuntza-eremua tenperatura bakarreko eremu gisa edo hainbat tenperatura-eremu gisa diseinatu daiteke, tenperatura kontrol zehatza lortzeko. Tenperatura kontrolatzeko sistemak termopareak erabiltzen ditu (K mota, S mota) tenperatura denbora errealean kontrolatzeko, tenperatura kontrolatzeko zehaztasuna lortuz ±1 ℃ PID kontrolagailu baten bidez, edo PLC programagarria den tenperatura-kontrola erabiltzen du.

Prozesuaren parametroen barrutia eta aplikagarriak diren materialak

Tenperatura-parametroen tartea: tenperatura-tartea aldatu egiten da prozesuaren arabera. Berogailu estandarraren prozesu tenperatura-tartea 300-1100 ℃ da, eta tenperatura baxuko labea 250-500 ℃. Prozesu-tenperatura tipikoak 400-1100 ℃ dira, oxidazio- eta difusio-prozesuak normalean 800-1100 ℃, LPCVD prozesuak 500-800 ℃, eta 400-500 ℃ errezistatzeko prozesuak.

Hazkunde epitaxialean, siliziozko obleak labe epitaxial batean berotzen dira gutxi gorabehera 1200 °C-tan. Lurrundutako silizio tetrakloruroa (SiCl₄) eta triklorosilanoa (SiHCl₃) labeari gehitzen zaizkio obleen gainazalean hazkuntza epitaxiala eragiteko.

Gehien erabiltzen den oxidazio termiko-prozesua 800-1200°C-ko tenperatura altuetan egiten den prozedura bat da, silizio dioxidozko geruza mehe eta uniforme bat osatzeko. Oxidazio termikoa hezea edo lehorra izan daiteke, oxidazio-erreakziorako erabiltzen diren gasen arabera.

Material-sistema aplikagarriak: labe-hodiaren prozesuak material erdieroale ezberdinetarako egokiak dira, besteak beste, silizioa (Si), silizioa germanioa (SiGe) eta kuartzoa. SiGe prozesuetan, CVD metodoa da prozesu nagusia. Silizio-substratua berotuz eta SiH₄ eta GeH₄ gasen nahasketa sartuz, silizio-geruza germanio-geruza deskonposatu eta gordailatzen da tenperatura altuetan (500-800 °C), germanio-doping-kontzentrazioa eta epitaxia-geruzaren lodiera zehatz-mehatz kontrolatu behar direlarik.

Semicorex-ek kalitate handiko labe pertsonalizatuen osagaiak hornitzen ditu. Gure produktuak egonkortasun termiko handiagoa, zerbitzu-bizitza luzea eta prozesuen koherentzia paregabea emateko diseinatuta daude. Soluzio pertsonalizatuak edo informazio tekniko osagarria lortzeko, jar zaitez gure ingeniaritza taldearekin harremanetan.
