Kuartzo erdieroaleak

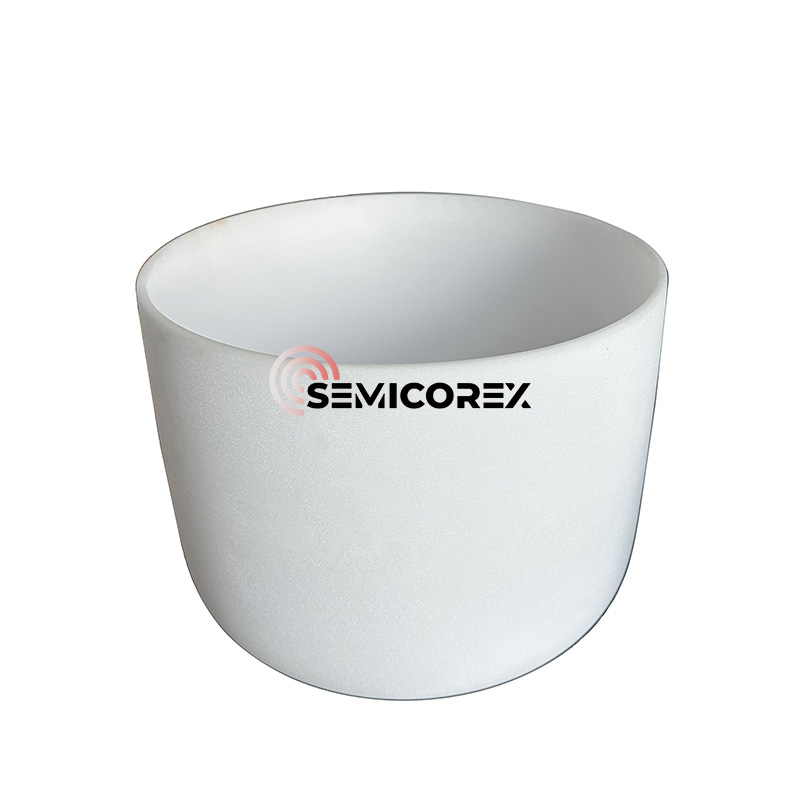

Kuztanle erdieroaleak kuartzaileko gurutzeak erdieroaleen industrian produktu kontsumitzaileak dira, bereziki, siliziozko kristalezko fabrikazio bakarreko kristal-prozesuan erabiltzen diren kuartzoetako gurutzatuetarako. Garbitasuna, homogeneotasuna eta beroarekiko erresistentzia asetzen duten kuartzo ultra-purutik fabrikatzen dira eta erdieroaleen fabrikazio modernoaren eskakizun handiak betetzen dituzte. Ezinbestekoak dira silizioaren barneko zehaztapenarentzat, beren atributuak zuzenean eragindako erabakiaren eragina eta errendimendua zirkuitu integratuaren prozesuan.

Ikuspegi termiko eta fisiko batetik: Quartz Crucibles-ek beroa oso ondo jasan dezake. Deformazio puntua gutxi gorabehera 1100 ºC da, leuntzeko puntua 1730 ºC ingurukoa da, eta etengabeko zerbitzuen tenperatura 1100 ºC da, [epe laburreko 1450 ºC-ko esposizioa da. Propietate horiek tenperatura altuetan erabiltzea ahalbidetzen dute, eta, beraz, erresistentzia termikoa eskaintzen duten bitartean, eta, beraz, egonkortasuna sustatzen dute Czochralski (CZ) kristalen tirazio prozesuetan, eta bertan kutsadura eta deformazioa murriztu behar dira eta profil termiko zehatzak dira kristal hazkunde homogeneoa lortzeko.

Ikuspegi estruktural batetik, kuartzo gurutzatuen erdieroaleak propietate termikoetarako eta indar mekanikoetarako diseinatutako geruza konposatu geruza osatzen dute. Hasierakoa (barrurantz mugitzen da), oro har, horma-lodieraren herena (3-5 mm inguru) da.

Kanpoaldea gurutze deformazio indarra, estres termiko altuko erresistentzia handiagoa eta erradiazio uniformetasunarentzako bero iturriaren isolamendu termiko altuagoa da. Gurpilaren geruzek forma eta osotasuna mantentzeko aukera ematen dute, kristal tiraketa prozesuan dauden gradiente termiko diferentzialak izan arren.

Quartz-ren funtsezko modernoak bi geruzaren egitura tradizionala baino gehiago garatu dira fabrikazio teknologiaren aurrerapenen ondorioz. Gurutze askok hiru geruzaren egitura erabiltzen dute: barneko geruza gardena, erdiko geruza gardena kuartzoz barrena barreiatu eta kuartzozko geruza mehe bat da. Hiru geruzako egiturak indar mekaniko hobeak, kudeaketa termikoa eta kostuen onurak hobeak eskaintzen dituzte eta bero transferentziaren ezaugarriak hobetzen dituzte. Gurutze batzuek, halaber, funtsezkoak dira metalezko ioien ioien estaldurak (adibidez, bario ioi soluzioak) edo garbitasun handiko kuartzozko sintetikoa erabiltzen dute geruza zehatzetan, oxigeno-edukia murrizten laguntzeko, purutasunak agortu eta tiratutako kristal bakarraren kalitate orokorra hobetzeko.

Kuartzozko krisiak erdieroaleentzako fabrikaziorako gurutzeak kalitate kontrolerako tolerantzia zorrotzak egin behar dira behar diren puretan, eta hori izan ohi da metaketa metalikoen mila milioi zati. Lehengaiak arretaz hautatzen dira eta garbitu dira kutsatzaile guztiak kentzeko. Neurri zakarretan eratzen dira, tratamendu termiko egokia aplikatuta eta gainazala dimentsioko zehaztasuna, indar mekanikoa eta garbitasuna aurre egiteko. Prozesua funtsezkoak dira, funtsezkoak dira, tenperatura altuko esposizioa ingurune kimiko gogorretan iraungo duten bitartean.

Kuartzaileko erdieroaleko ekoizpenean kuartzozko errendimenduak eragina du siliziozko kristalezko sardearen, akatsen dentsitatearen eta oxigenoaren uniformetasunean. Puritate altuak eta akatsen kuartzozko krisiak, kristal akatsak deslokalizatzea mugatuko du, errendimendu-tasa hobetu eta ogiak gailu geometriak aurreratzeko gaitasuna ezartzen du. HGH-Performance ICS, fotovoltaiko-kalifikazioa silizioaren edo potentziako elektronikaren ekoizlea bazara, kuartzozko karrerak hautatzea eta erabiltzea funtsezko elementua da kostu-errendimendua ezartzeko eta optimizatzeko.

MinmorxKuartzo erdieroaleaGurutzeak ezinbesteko material osagarriak dira siliziozko kristal sistemen edozein sistemetarako. Garbitasunaren, tenperatura altuko egonkortasunaren eta jabedun geruza-egitura propietateen ezaugarri egokiak osatzen dute CZ tiratzeko prozesuaren zorroztasunak laguntzeko material egokia. Erdieroaleen fabrikazioan integrazio handiagoa eta tolerantzia handiagoak aldera mugitzen diren heinean, zehaztasun-ingeniarien kuartzozko gurutzatuen balio erantsi garrantzitsuak sor ditzake hurrengo belaunaldiko teknologia elektronikoak gaitzeko eta garatzeko.
