Alumina Porotsua Hutseko Chuck

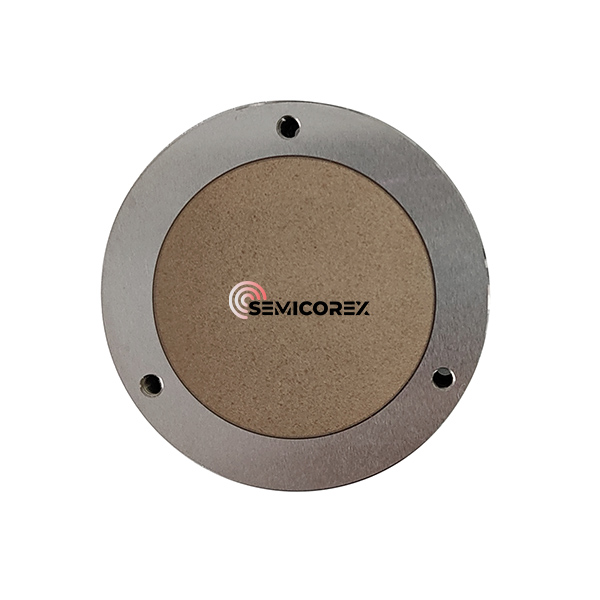

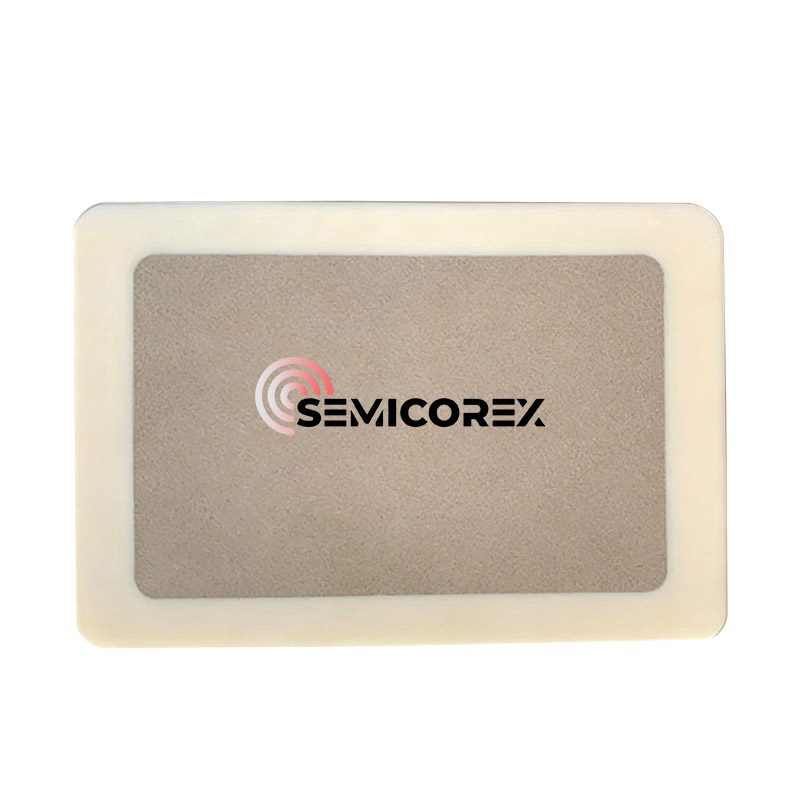

Semicorex Porous Alumina Vacuum Chuck produktuak hutseko xurgapen printzipioa erabiliz konpontzeko plataforma da, transferentzia hutsaren zatia Aluminazko zeramikazko plaka da normalean. Zeramikazko plaka porotsua oinarrian dagoen zulo ahuskatuan dago, bere perimetroa oinarriarekin lotu eta zigilatzen da, eta oinarria zeramikazko edo metalezko material trinkoekin mekanizatzen da. Lan-ingurunean dagoen ken-presioaren azpian, chuck-a huts-ponparekin konektatzen da zeramikazko plakaren barruko egitura porotsuaren bidez airea ateratzeko, oblearen azpiko eremuak kanpoko presioa baino askoz txikiagoa den huts-eremua osatzen du. Presio-diferentzia indartsuaren eraginez, ostia irmoki lotzen da chuck-aren gainazalean. Normalean, oblearen azpian zenbat eta huts-gradu handiagoa izan, orduan eta estuagoa izango da zorroaren eta piezaren arteko atxikimendua, eta orduan eta indartsuagoa da adsortzio-indarra.

Erdieroaleen eta mikroelektronikaren industrietan, zehaztasuna ez da eskakizun bat soilik, estandarra da. Porous Alumina Vacuum Chuck (Zeramikazko Hutseko Chuck izenez ere ezagutzen dena) litografia, ikuskapen eta dado-prozesuetan substratu delikatuei xurgapen uniformea ​​eta ez hondatzeko diseinatutako osagai kritikoa da.

Zer da Alumina Porotsua Hutseko Chuck?

Xurgatzeko mekanizatutako zirrikituak erabiltzen dituzten metalezko zorro tradizionalak ez bezala, zeramikazko zorro porotsu batek poro-egitura mikroskopiko espezializatua erabiltzen du. Horri esker, hutsaren presioa piezaren gainazal osoan zehar uniformeki banatzen da, artekadun diseinuekin maiz ikusten diren "dimpling" edo deformazioa saihestuz.

Funtsezko zehaztapen teknikoak

Osagai horien errendimendua ulertzeko, purutasun handiko Al2O3 materialaren propietateak aztertuko ditugu:

Zergatik aukeratu alumina porotsua material tradizionalen gainetik?

1. Goi-mailako lautasuna eta uniformetasuna

Poroen egitura mikroskopikoak bermatzen du hutsaren indarra kontaktu-eremuaren % 100ean aplikatzen dela. Industriaren datuen arabera, xurgatze uniformeak obleen tentsioa % 40 arte murrizten du altzairu herdoilgaitzezko zorro tradizionalekin alderatuta.

2. Egonkortasun Termiko Handia

Alumina zeramikazko hedapen termiko koefiziente baxua dute (CTE). Tenperatura handiko prozesatzeko edo laser bidezko ikuskapenean, chuck-ak bere dimentsioak mantentzen ditu, foku-sakonera konstante mantentzen dela bermatuz.

3. ESD eta Kutsadura Kontrola

Garbitasun handiko alumina kimikoki geldoa da eta naturalki erresistentea da korrosioarekiko. Gainera, "Alumina Beltza" edo estaldura antiestatiko espezializatuak aplika daitezke Deskarga Elektrostatikoa (ESD) saihesteko, ingurune batzuetan erdieroaleen errendimendu galeraren ia % 25aren erantzule dena.

Lehen mailako aplikazioak Goi-teknologiako fabrikazioan

Wafer erdieroaleen prozesamendua

Erabilera-kasu nagusia Fotolitografian eta Wafer Probing-ean dago. Muturreko lautasunak (<2μm) ostia sistema optiko aurreratuen eremu-sakonera estuan egotea bermatzen du.

Film meheko eguzki-zelulen ekoizpena

Substratu malgu edo oso meheetarako, hutseko kanal tradizionalek kalte fisikoak eragin ditzakete. Zeramika porotsuaren gainazal "arnasagarriak" aire-kuxin edo xurgatze-plaka leun gisa jokatzen du, geruza hauskorrak babestuz.

Lente optikoen artezketa

Alumina porotsua lenteak eusteko erabiltzen da zehaztasun artezketan, non edozein bibrazio edo presio irregularrak aberrazio optikoen eraginez.

Maiz egiten diren galderak (FAQ)

Q1: Nola garbitzen duzu alumina porotsua hutsean?

A: Garbiketa ezinbestekoa da xurgapena mantentzeko. Ultrasoinu-garbiketa ur deionizatuetan edo disolbatzaile espezializatuetan erabiltzea gomendatzen dugu. Alumina kimikoki egonkorra denez, garbitzaile azido edo alkalino gehienak jasan ditzake. Ziurtatu zorroa lehortuta dagoela poroetatik hezetasuna kentzeko.

Q2: Poroen tamaina pertsonalizatu al daiteke substratu zehatzetarako?

A: Bai. Poro txikiagoak (10μm - 20μm inguru) hobeak dira film ultrameheentzat "inprimatzea" saihesteko, eta poro handiek aire-fluxu handiagoa eskaintzen dute pieza astunagoak edo porotsuagoak direnentzat.

Q3: Zein da funtzionamendu-tenperatura maximoa?

E: Zeramika bera 1500 ℃-tik gorako tenperaturak jasan ditzakeen arren, hutseko mandrilaren muntaia (zigiluak eta karkasak barne) normalean 250 ℃ eta 400 ℃ arteko lotura-metodoaren arabera.
