Erresistentzia handiko silizio-oblei buruzko sarrera laburra

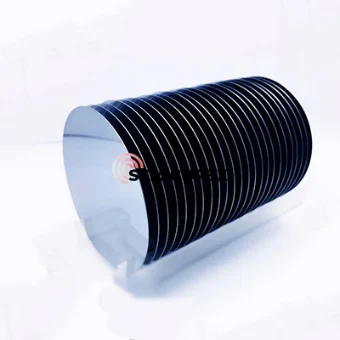

Erresistentzia handiko siliziozko obleak (HR-Si), bere izenak dioen bezala, erresistentzia oso handiko siliziozko material monokristalino bat da. Erdieroaleen fabrikazio aurreratuko eremuan, maiztasun handiko galerak goi-mailako txip diseinuan erronka nagusi bihurtu da. Bere erresistibitate oso altuari esker, erresistentzia handiko siliziozko obleak soluzio aproposa da substratu-galera kentzeko eta parasitoen diafonia ezabatzeko.

Ohiko txip logikoek (adibidez, PUZak eta GPUak) hartutako siliziozko oblei estandarrak ezpurutasun-kontzentrazio jakin batekin dopatzen dira, eroapen elektrikoa eta transistoreen eraketa errazteko, 1-50 Ω·cm-ko erresistentzia tipikoa edo are txikiagoarekin. Bestela, erresistentzia handiko siliziozko obleak 1000 Ω·cm-tik gorako erresistentzia du eta ia berezko egoera erakusten du dopin kontzentrazio oso baxuarekin.

Zergatik behar da erresistentzia handiko siliziozko oblea?

Komunikazio-maiztasunen etengabeko hazkundearekin, silizio-substratu estandarrak muga fisiko larriak dituzte. Erresistentzia handikoasiliziozko obleaksoluzio ezin hobeak dira silizio-substratuetan maiztasun handiko seinaleen transmisioaren funtsezko arazoei aurre egiteko.

1.Sustratoaren galera murriztua

Maiztasun handiko funtzionamendu-baldintzetan, uhin elektromagnetikoak geruza isolatzailean sartuko dira eta, ondoren, silizio-substratuetan sartuko dira. Erresistentzia baxua duten siliziozko substratu estandarrek maiztasun handiko RF seinalearen energia energia termiko bihurtzen duten korronte ertainak sor ditzakete, eta horrela energia galera larria eragin dezakete. Aitzitik, erresistentzia handiko silizioa ia ez-eroalea da, eta horrek modu eraginkorrean ezaba ditzakete korronte ertainak eta seinalearen energia gorde dezake.

2. Gutxieneko kapazitate parasitarioa eta diafonia

Induktoreak eta etengailuak bezalako txipetako RF osagai anitzek akoplamendu kapazitibo parasitoak sortu ohi dituzte substratu eroalearen bidez, eta horrek elkarrekiko seinaleen interferentziak sor ditzake. Hala ere, erresistentzia handiko silizio-substratu batek "bide eroale" hori blokeatu dezake eta osagaien arteko isolamendu maila asko hobetu dezake.

3. Gailu pasiboen kalitate-faktorea (Q-faktorea) hobetua

Erresistentzia handiko siliziozko obleak txip-eko induktoreen Q faktorea nabarmen hobetu dezake eta seinale-zarata eta energia-kontsumoa modu eraginkorrean murrizten ditu irrati-maiztasun-zirkuituen aplikazioetan.

Erresistentzia handiko siliziozko obleen aplikazio eszenatoki nagusiak

1. Irrati-maiztasuna eta mikrouhin-eremuak

2. Substratu aplikazioak RF MEMS etengailuetarako, iragazkietarako eta fase-aldaketarako

3. Silizioan oinarritutako antenen integrazioaren eta uhin milimetrikoen gailuen aplikazioak (5G front-end moduluak)

4. Siliziozko uhin-gida fotonikoaren aplikazioak

5. TSV interposeers fabrikazioa
