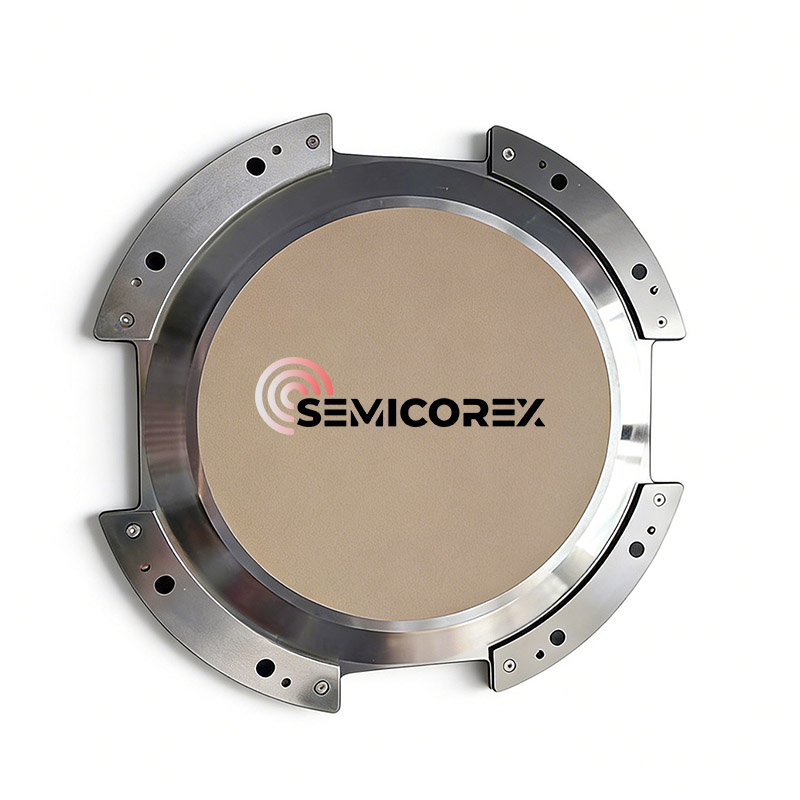

Zeramikazko Hutseko Chucks

Zeramikazko huts-hutsakobleak erdieroaleen fabrikazioan obleak estutzeko eta eramateko erabiltzen diren tresnak dira. Lautasun eta paralelismo handia, egitura trinkoa eta uniformea, erresistentzia handia, airearen iragazkortasun ona, adsortzio indar uniformea ​​eta mozteko erraztasuna dute. Erdieroaleen obleen fabrikazioan mehetzea, ebakitzea, arteztea, garbitzea eta prozesatzea bezalako prozesuetarako egokiak dira, arazo asko modu eraginkorrean konpontzeko, hala nola obleen aztarnak, txiparen matxura elektrostatikoa eta partikulen kutsadura. Aplikazio praktikoetan, erdieroaleen obleen prozesatzeko kalitate oso altua lortzen dute.

Zeramikazko hutseko zorroaren eginkizuna

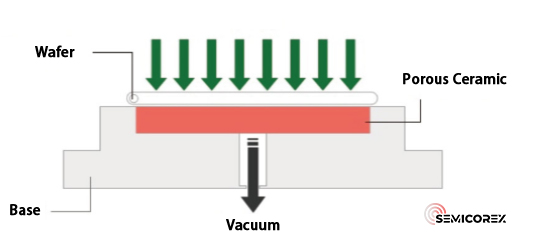

A zeramikazko hutseko zorrotaHutsean xurgatzeko printzipioan oinarritutako ultra-doitasun handiko prozesurako tresna da. Batez ere zeramikazko material aurreratuez egina dago, hala nola alumina, aluminio nitruroa edo silizio karburoa. Zehazki mekanizatutako huts-kanalen edo adsortzio gainazaleko egitura porotsuen bidez, kanpoko huts-sistema batera konektatzen da presio negatiboko eremu uniforme bat osatzeko.

Goi-mailako fabrikazioan, hala nola erdieroaleak eta pantaila-panelak, zeramikazko huts-hutseko zorroen balio nagusia estutze-metodo mekaniko tradizionalak ezabatzeko gaitasunean datza. Uniformeki banatutako adsortzio-indarra soilik erabiliz, obleak edo beirazko substratu ultrameheak eta ultra hauskorrak irmo eutsi ditzakete prozesu osoan zehar, ukipenik edo partikulak kutsatu gabe. Aldi berean, nano-eskalako gainazaleko lautasunari, zurruntasun oso handiari eta egonkortasun termokimiko bikainari esker, piezaren kokapen-erreferentziazko azalera ia perfektua eskain dezake prozesu-ingurune gogorretan, eta horrela, fotolitografia, ikuskapena eta artezketa bezalako prozesu kritikoen zehaztasuna eta errendimendua bermatuz.

Zergatik zeramika

Goi-mailako fabrikazio agertokietan, chucks ez dira "adsortzio tresnak" besterik gabe, prozesuen egonkortasuna eta produktuaren etekina zuzenean zehazten duten elementu erabakigarriak baizik. Material ugariren artean, zeramikazko materialak asko aukeratzen dira, zeramikazko material aurreratuek industriako minak sistematikoki nola tratatzen dituzten islatuz. Ingeniaritza ikuspegitik, hau "lau goi" eskakizun gisa laburbil daiteke:

(1) Lautasun handia eta zurruntasun handia

Erdieroaleak eta pantailak fabrikatzeko prozesuetan, manipulatzen eta prozesatzen ari diren siliziozko obleak eta beirazko substratuak oso meheak dira sarritan, hamarnaka mikrometroko lodierak dituztenak. Horrelako eskaletan, edozein minutuko tolesturak, bibrazioek edo tokiko tentsio irregularrak obleak hausturak, okertzeak eragin ditzakete, edota fotolitografia bezalako prozesu kritikoen lerrokatze-zehaztasunari zuzenean eragin diezaiokete.

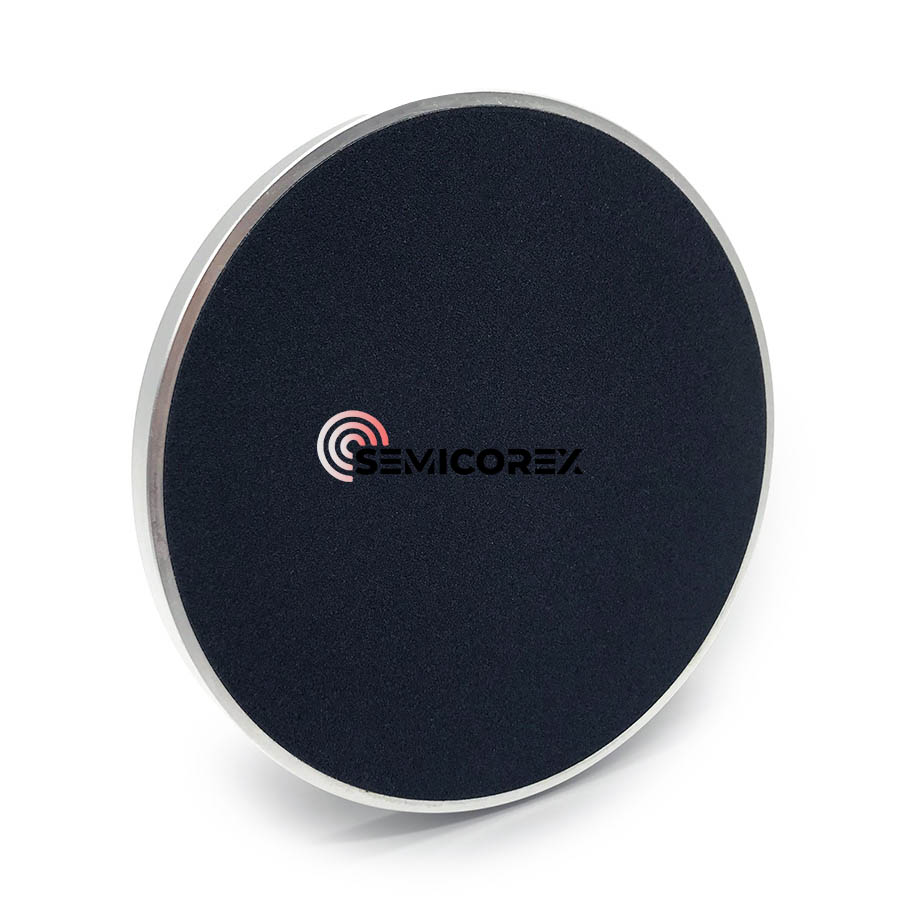

Zeramikazko material aurreratuek (alumina eta siliziozko karburoa, esaterako) mikrometro azpiko edo nanometroko lautasuna lor dezakete doitasun sinterizazio eta doitasun handiko artezketa eta leunketa prozesuen bidez. Aldi berean, haien modulu elastiko altuak zorrotadari egiturazko zurruntasun oso handia ematen dio, hutsean xurgapenean ia deformaziorik ez duela bermatzen, eta horrela prozesurako erreferentzia-plano guztiz egonkorra eskaintzen du.

(2) Garbitasun handia eta inertetasun kimikoa

Erdieroaleak fabrikatzeko tailerrek garbitasun baldintza oso zorrotzak dituzte. Prozesuko ekipamenduek ez dute partikula kutsadurarik gabe egon behar, baizik eta metal ioiak askatzea saihestu behar dute eta hainbat garbiketa-produktu kimikoren esposizio errepikatua jasan behar dute.

Zeramikak, material ez-metaliko ez-organiko gisa, gainazal trinkoa eta leuna dute, eta partikulak sortzeko joera gutxiago dute. Gainera, ez dira magnetikoak, ez dute elementu metaliko migragarririk eta oso egonkortasun kimiko handia erakusten dute. Errendimendu egonkorra mantentzen dute azido sendoetan, alkali indartsuetan eta disolbatzaile organikoen inguruneetan, eta epe luzerako gela garbiko prozesuetan aproposa da.

(3) Iraunkortasun handia eta epe luzerako egonkortasuna

24/7 funtzionatzen duten ekoizpen-lerro automatizatuetan, zeramikazko chuck-ek milaka adsortzio- eta askapen-ziklo jasan behar dituzte eta epe luzeko tenperatura-gorabeherei eta baita tenperatura altuko prozesu-inguruneei aurre egin behar diete. Honek materialaren higadura-erresistentziari, neke-erresistentziari eta egonkortasun termikoaren eskakizun handiak ezartzen ditu.

Metalekin edo polimeroekin alderatuta, zeramikak gogortasun eta higadura erresistentzia handiagoa du, eta hedapen termikoko portaera egonkorra da, eta ez da hain jasaten arrastatzea edo errendimendua hondatzea. Bere bizitza-iraupena normalean material tradizionalaren chucks baino nabarmen luzeagoa da, mantentze- eta ordezkapen-maiztasun txikiagoarekin, bizitza-ziklo osoaren kostuari dagokionez ekonomikoagoa izanik.

(4) Oso Integratutako Diseinu Funtzionala

Prozesu erdieroale aurreratuagoetan, zeramikazko chucksen funtzioa jada ez da hutsean xurgatzera mugatzen. Esate baterako, grabaketa lehorrean eta film meheen deposizioan (CVD/PVD) erabiltzen diren huts-ganberetan, hutsean xurgatzeko zulo tradizionalek atmosfera eta presioaren banaketa eten ditzakete ganberaren barruan.

Une honetan, "chuck elektrostatikoa (ESC)" funtsezko irtenbidea bihurtzen da. ESCek zeramikazko geruza dielektrikoek sortutako indar elektrostatikoa erabiltzen dute aplikatutako eremu elektriko baten azpian obleak xurgatzeko. Honek huts-zuloen interferentziak prozesu-ingurunean saihesten ditu, baina berogailuak eta hozte-kanalak ere integratzen ditu chuck-aren barruan, oblearen tenperatura zehatz kontrolatu ahal izateko (tenperatura baxuetatik 500 °C-tik gorakoa), prozesu aurreratuak arrakastaz ezartzeko oinarri erabakigarria.

Aplikazioaren eszenatokia

Zeramikazko zorroak oso erabiliak dira goi-mailako fabrikazio-eremuetan, hala nola erdieroaleak, pantaila-panelak, fotovoltaikoak eta doitasun-optikak.

Prozesu erdieroaleetan, fotolitografia, akuaforte, leunketa eta ikuskapenerako plataforma erabakigarri gisa balio dute. Pantaila-panelen industrian, euskarri eta garraio egonkorra eskaintzen dute tamaina handiko beira-substratu ultrameheentzat. Zelula fotovoltaikoen ekoizpenean, siliziozko oblea mehe eta hauskorren manipulazio segurua bermatzen dute ebaketa eta probak zehar.

Haien oinarrizko balioa pieza ultramehe, ultra lau eta hauskorrentzako doitasun-konponbide bat eskaintzean datza, estres mekanikorik edo partikula kutsaturik gabe, zehaztasun-fabrikazio modernoan errendimendu eta eraginkortasun handia bermatzeko oinarria izanik.
