TAC estalitako gurutze sic kristal hazkuntzan

Azken urteotan,TAC estalitaGurutzeak konponbide tekniko garrantzitsuak bihurtu dira erreakzio ontziak silizio karburoaren (SIC) kristalen hazkunde prozesuan. TAC materialak funtsezko material bihurtu dira silizio karburoaren kristalen hazkuntzaren arloan, korrosio kimikoen erresistentzia eta tenperatura altuko egonkortasuna dela eta. Grafito gurutzatu tradizionalekin alderatuta, TAC estalitako gurutzek hazkunde-ingurune egonkorragoa eskaintzen dute, grafitoaren korrosioaren eragina murrizten dute, gurutzearen zerbitzuaren bizitza luzatzen dute eta modu eraginkorrean karbono biltzeko fenomenoa saihestu, eta horrela, mikrotuben dentsitatea murrizten da.

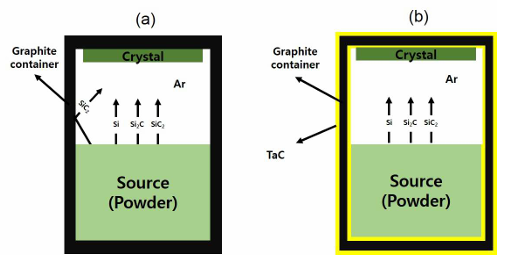

 Fig.1 Sic Crystal Hazkundea

TAC estalitako gurutzeen abantailak eta azterketa esperimentala

Azterketa honetan, silikonazko karburo kristalen hazkundea konparatzen genuen grafito grafiko tradizionalak eta TAC-ekin estalitako grafitoak erabiliz. Emaitzek erakutsi zuten TAC estalitako gurutzatuek kristalen kalitatea nabarmen hobetzen dutela.

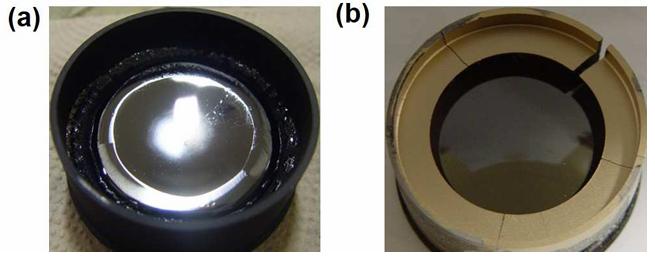

Fig.2 Sic Ingot-en irudia PVT metodoaren bidez

2. irudiak erakusten du grafito gurutzatu tradizionaletan hazitako silizio karburoen kristalek interfaze konkretua erakusten dutela, eta takoek estalitako gurutzatuetan hazitakoak interfaze konbentzionala erakusten dute. Gainera, 3. irudian ikusi denez, fenomeno polikristalinoa grafito tradizionalen bidez hazitako kristaletan nabarmentzen da, eta tac-estalitako gurutzatuen erabilerak gai hau modu eraginkorrean arintzen du.

Analisiak hori adierazten duTAC estalduraGurutzearen ertzean tenperatura igotzen du, eta, horrela, eremu horretako kristalen hazkunde-tasa murrizten da. Gainera, TAC estaldurak grafito alboko hormaren eta kristalaren arteko harreman zuzena ekiditen du eta horrek nukleazioa arintzen laguntzen du. Faktore horiek kristalaren ertzetan gertatzen diren polikzistalitatearen probabilitatea murrizten dute.

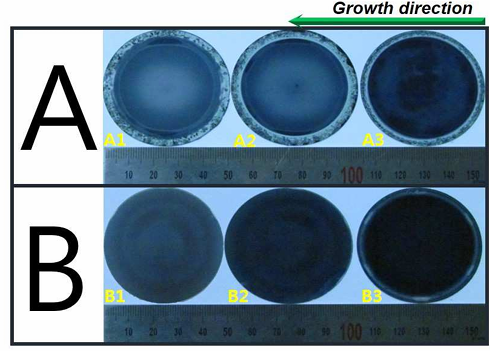

Fig.3 Wafers-en irudiak hazkunde fase desberdinetan

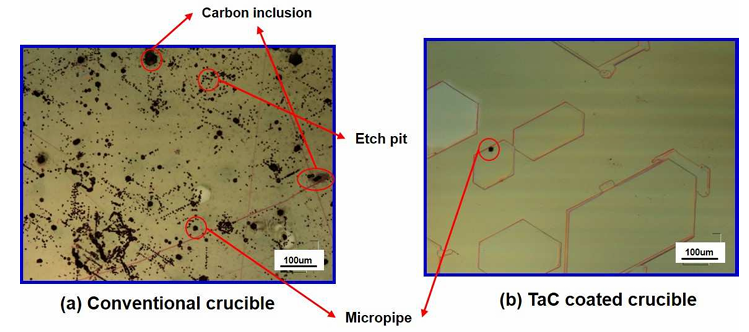

Gainera, silizio karburo kristalak hazi zirenTac-estalitaGurutzek ia karbono enkapsulazioa ez zuten erakutsi, mikropen-akatsen kausa arrunta. Ondorioz, kristal hauek mikropen-akatsaren dentsitatearen murrizketa nabarmena erakusten dute. 4. irudian aurkeztutako korrosio testaren emaitzek baieztatzen dute Tac estalitako gurutzatuetan hazitako kristalek ia ez dutela micropipe akatsik.

Fig.4 Irudia Koh etching ondoren

Kristalaren kalitatea eta garbitasun kontrola hobetzea

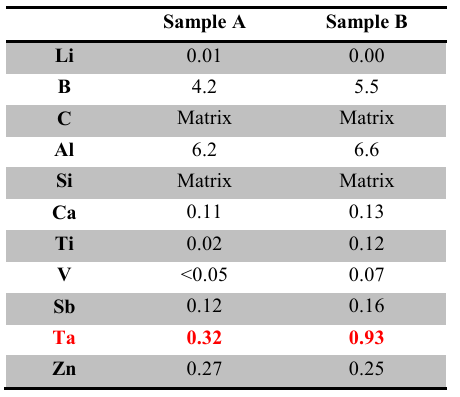

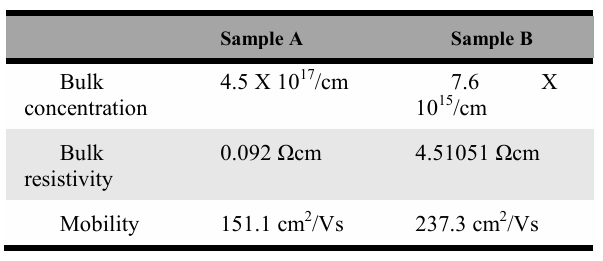

GDMS eta Aretoa kristalen bidez, azterketak aurkitu zuen kristaleko TAren edukia zertxobait igo zela Tac estalitako gurutzeak erabiltzen zirenean, baina TAC estaldurak nabarmen mugatu zuen nitrogenoaren (n) kristalera dopinatzera. Laburbilduz, TAC estalitako gurutzeak silizio karburo kristalak kalitate handiagoarekin hazten dira, batez ere akatsak murriztuz (batez ere mikrotuboak eta karbono enkapsulazioa) eta nitrogeno doping kontzentrazioa kontrolatzea.

Kalitate handiko kalitate handiko eskaintzen duTAC estalitako grafitoasic kristal hazkuntzarako. Galderarik baduzu edo xehetasun gehiago behar izanez gero, ez izan zalantzarik gurekin harremanetan jartzeko.

Harremanetarako telefonoa # + 86-13567891907

Posta elektronikoa: sales@semiceRex.com
