SiGe eta Si Selective Etching Technology

Gate-All-Around FET (GAAFET), FinFET ordezkatzeko prest dagoen hurrengo belaunaldiko transistore arkitektura gisa, arreta handia lortu du dimentsio txikiagoetan kontrol elektrostatikoa eta errendimendu hobetua eskaintzeko duen gaitasunagatik. n motako GAAFETak fabrikatzeko urrats kritiko batek selektibitate handia dakarakuaforteaSiGe:Si pilatzen dira barne-banatzaileak jarri aurretik, siliziozko nanoxaflak sortuz eta kanalak askatuz.

Artikulu hau selektiboan sakontzen dagrabatzeko teknologiakprozesu honetan parte hartzen du eta bi grabaketa-metodo berri aurkezten ditu —gas oxidatibo handiko plasmarik gabeko grabazioa eta geruza atomikoa (ALE)—, SiGe grabatuan zehaztasun eta selektibitate handia lortzeko soluzio berriak eskaintzen dituztenak.

SiGe Superlattice geruzak GAA egituretan

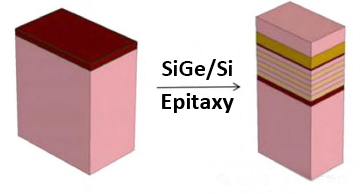

GAAFETen diseinuan, gailuen errendimendua hobetzeko, Si eta SiGe geruzak txandakatu egiten dirasiliziozko substratu batean epitaxialki hazi da, supersare gisa ezagutzen den geruza anitzeko egitura osatuz. SiGe geruza hauek garraiolarien kontzentrazioa doitzeaz gain, elektroien mugikortasuna hobetzen dute estresa sartuz. Hala ere, ondorengo prozesu-urratsetan, SiGe geruza hauek zehatz-mehatz kendu behar dira silizio-geruzak mantentzen dituzten bitartean, eta grabaketa-teknologia oso selektiboak behar dituzte.

SiGe-ren grabaketa selektiborako metodoak

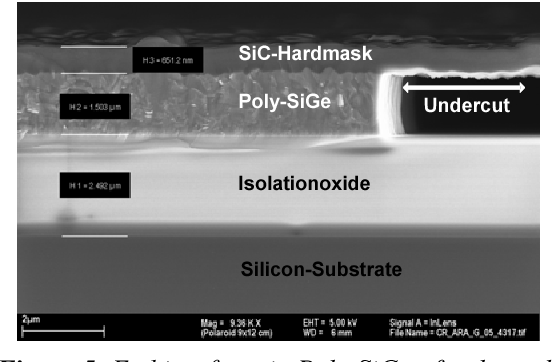

Oxidazio handiko Gas Plasmarik gabeko Aguafortea

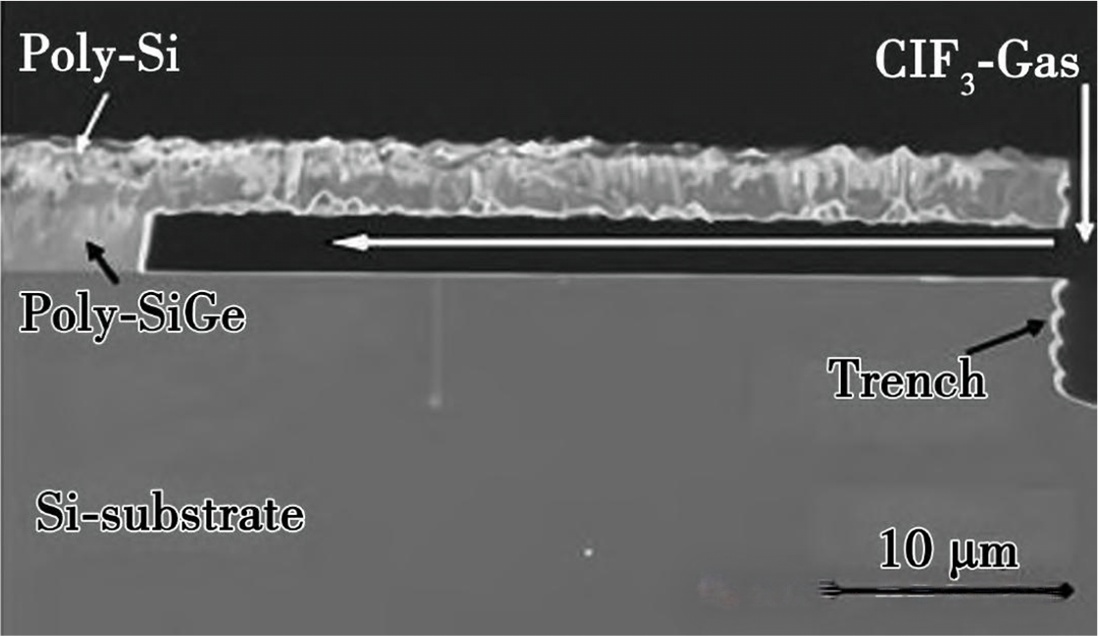

ClF3 gasaren hautaketa: Aguaforte-metodo honek muturreko selektibitatea duten gas oxidatiboak erabiltzen ditu, hala nola ClF3, 1000-5000 SiGe:Si selektibitate erlazioa lortuz. Giro-tenperaturan osa daiteke plasma kalterik eragin gabe.

Tenperatura baxuko eraginkortasuna: Tenperatura optimoa 30 °C ingurukoa da, tenperatura baxuko baldintzetan selektibitate handiko grabatua eginez, aurrekontu termiko gehikuntza gehigarriak saihestuz, gailuaren errendimendua mantentzeko ezinbestekoa dena.

Ingurune lehorra: Osoagrabaketa-prozesuabaldintza guztiz lehorretan egiten da, egitura atxikitzeko arriskua ezabatuz.

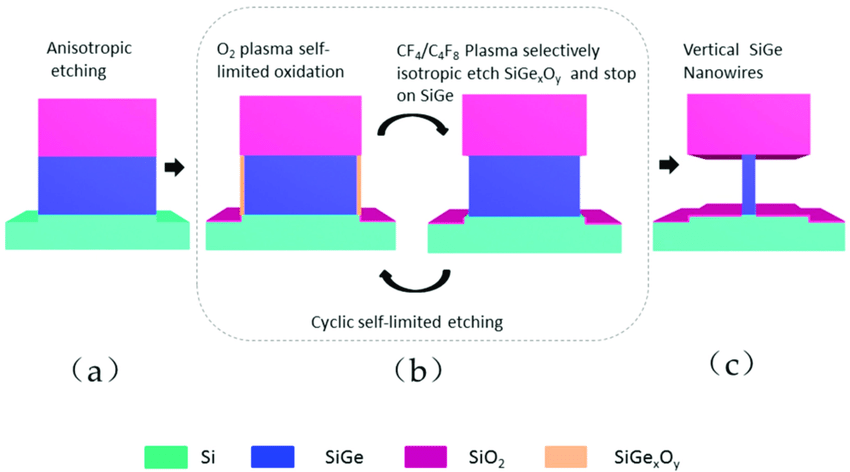

Geruza atomikoaren grabaketa (ALE)

Ezaugarri automugatzaileak: ALE bi urratseko ziklikoa dagrabatzeko teknologia, non grabatu nahi den materialaren gainazala lehenik aldatzen den, eta gero aldatutako geruza kentzen den, aldatu gabeko zatiei eragin gabe. Urrats bakoitza berez mugatzen da, aldi berean geruza atomiko batzuk kentzeko mailarainoko zehaztasuna bermatuz.

Aguaforte ziklikoa: Aipatutako bi urratsak behin eta berriz zikloka egiten dira, nahi den grabatzeko sakonera lortu arte. Prozesu honek ALEri lorpena ahalbidetzen dioatomiko-mailako doitasun-grabaketabarneko hormetako barrunbe txikietan.

Semicorex-en espezializatuta gaudeSiC/TaC estalitako grafito-disoluzioakErdieroaleen fabrikazioko Aguaforteko Prozesuetan aplikatuta, edozein kontsulta baduzu edo xehetasun gehiago behar badituzu, ez izan zalantzarik eta jarri gurekin harremanetan.

Harremanetarako telefonoa: +86-13567891907

Posta elektronikoa: sales@semicorex.com
