Hutseko Chucks eta Chucks elektrostatikoen arteko desberdintasunak

Erdieroaleen fabrikazioan ezinbesteko oinarrizko loturak direnez, obleak eusteko teknologiaren egonkortasunak eta zehaztasunak zuzenean eragiten du txiparen ekoizpenaren eraginkortasunean eta amaitutako gailuen kalitatean. Hutseko zorroak eta txorrota elektrostatikoak erdieroaleen fabrikaziorako obleak eusteko bi soluzio nagusiak dira. Biak obleen chucks-ak izan arren, oso desberdinak dira egituran, errendimendu-ezaugarrietan eta agertoki aplikagarrietan.

1. Lan-printzipio desberdinak

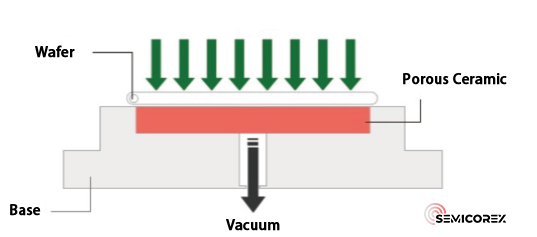

Hutseko zorroakpresio negatiboan oinarritu obleak lekuan mantentzeko. Airea huts-ponpa batera konektatutako kanalizazioen bidez ateratzen da, oblearen azpian presio negatiboa sortuz, obleak edo substratuak txupinaren gainazalean sendo lotzeko. Chuck-en oinarria zehaztasunez mekanizatuta dago zeramikaz edo metalez, eta bere adsortzio-azalera zeramikazko plaka porotsu batez osatuta dago, oinarrian kontrazulo batean sartuta, bere periferia oinarriarekin lotuta eta zigilatuarekin.  Zeramikazko plakaren barneko kanal mikroporotsuen bidez huts-ponpa bati konektatua, txondorrak presio atmosferikoaren oso azpitik dagoen huts-eremu bat sortzen du, eta, horrela, ostia ondo bermatzen du.

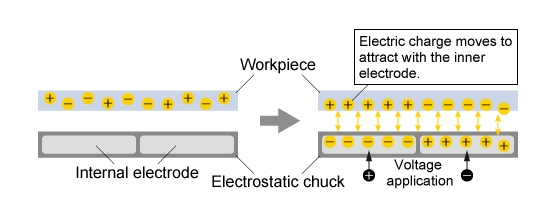

Mandril elektrostatikoak oinarri metaliko baten barruan txertatutako elektrodoak dituen nukleo-egitura hartzen dute, errendimendu handiko zeramikazko geruza dielektriko batek estalita. Euren gainazalean eremu elektrostatiko bat sortzen dute piezak karga elektrikoak eragiteko, erakarpen elektrostatikoa sortuz obleak edo substratuak estutzeko. Tentsioa aplikatzen denean, eremu elektrostatiko indartsua sortzen da elektrodoen artean, zeramikazko dielektriko etaostia, hainbat mila eta hamarnaka mila Pascal-eko euste-indarra emanez ostia finkatzeko.

2. Errendimendu-abantaila desberdinak

Hutseko mandrilak dimentsio ezberdinetako obleekin eta prozesuko lan-fluxu ezberdinekin bateragarriak dira, prozesatzen diren bitartean obleen finkapen egonkorra eskaintzen dutenak. Chuck elektrostatikoekin alderatuta, fabrikazio- eta mantentze-kostu baxuak dituzte barne-egitura sinple samarrak direla eta.

Hala ere, obleek hutsean edo presio baxuko ingurunean funtzionatzea eskatzen duten prozesuak jasaten dituztenean, hala nola lurrun-jadapen kimikoak, presio-desberdintasunetan oinarritzen diren hutseko mandrilek ezin dituzte prozesu-eskakizunak bete. Gainera, obleak huts-hutsean eusten direnean, airearen presioak oblea deformatzea eragin dezake, prozesatu ondoren errebotea eraginez. Honek gainazal uhina, lautasun eskasa eta mekanizazio-zehaztasuna murriztea eragin dezake prozesatutako oblean.

Mandril elektrostatikoakHartu kontakturik gabeko adsortzioa, atxikitzeko indar koherentea eta uniformeki banatua eskainiz. Honek obleen deformazioa, distortsioa eta kalteak saihesten ditu eraginkortasunez, lautasun bikaina mantenduz mekanizazioaren zehaztasun handiagoa lortzeko. Helioaren atzealdeko hoztearekin hornituta tenperatura uniformea ​​lortzeko, txorten elektrostatikoak obleen tenperatura erregulazio zehatza onartzen dute.

Alde txarretik, chuck elektrostatikoek egitura konplexuak dituzte gainazaleko lautasunerako, leuntasunerako eta mikroegituretarako estandar oso zorrotzekin. Mikro-mailako zehaztasunak oztopo tekniko handiak sortzen ditu lehengaien formulazioan, sinterizazioan eta gainazaleko akaberan. Tenperatura kontrolak oinarrizko erronka teknikoa izaten jarraitzen du; Aluminio nitruroa (AlN) ESC dielektrikoek beroa xahutzeko hobekuntzarako ekoizpen prozesu are konplexuagoak dakartza. Dimentsio anitzeko eskakizun tekniko zorrotzek produktuaren prezioa igotzen dute, eta sistema elektrostatikoen aldizkako ikuskapena eta mantentze-lanak derrigorrezkoak dira funtzionamendu egonkorra bermatzeko.

3. Aplikazio-eremu nagusi desberdinak

Lautasun handia, paralelismo handiagoa, ehundura uniforme trinkoa, erresistentzia mekaniko handikoa, airearen iragazkortasun uniformea ​​eta birmoldaketa errazarekin, hutseko zorroak erabiltzen dira pieza lauak eta ondo itxiak finkatzeko eta garraiatzeko, hala nola metalezko xaflak eta plastikozko substratuak. Erdieroaleen fabrikazioan, obleak mehetzeko, ebakitzeko, ehotzeko, garbitzeko eta obleen tratamendurako beste prozesu batzuk zerbitzatzen dituzte, obleen koskak, txirben matxura elektrostatikoa eta partikulen kutsadura barne arazo arruntak eraginkortasunez ebatziz.

Pieza lau eta eroale ez-eroaleetarako diseinatuta, portagailu elektrostatikoak hutsean eta plasma inguruneetara dedikatzen diren obleen eramaile garbiak dira. Asko zabaltzen dira plasma eta hutseko erdieroale prozesuetan, besteak beste, grabaketa lehorra, PECVD, CVD termikoa, lurrun-deposizio fisikoa (PVD), ioi-inplantazioa eta muturreko litografia ultramorea (EUVL).
