Karbonoan oinarritutako Eremu Termikoko Sistema

● 2026-07-02 ● - ● Utzi mezu bat

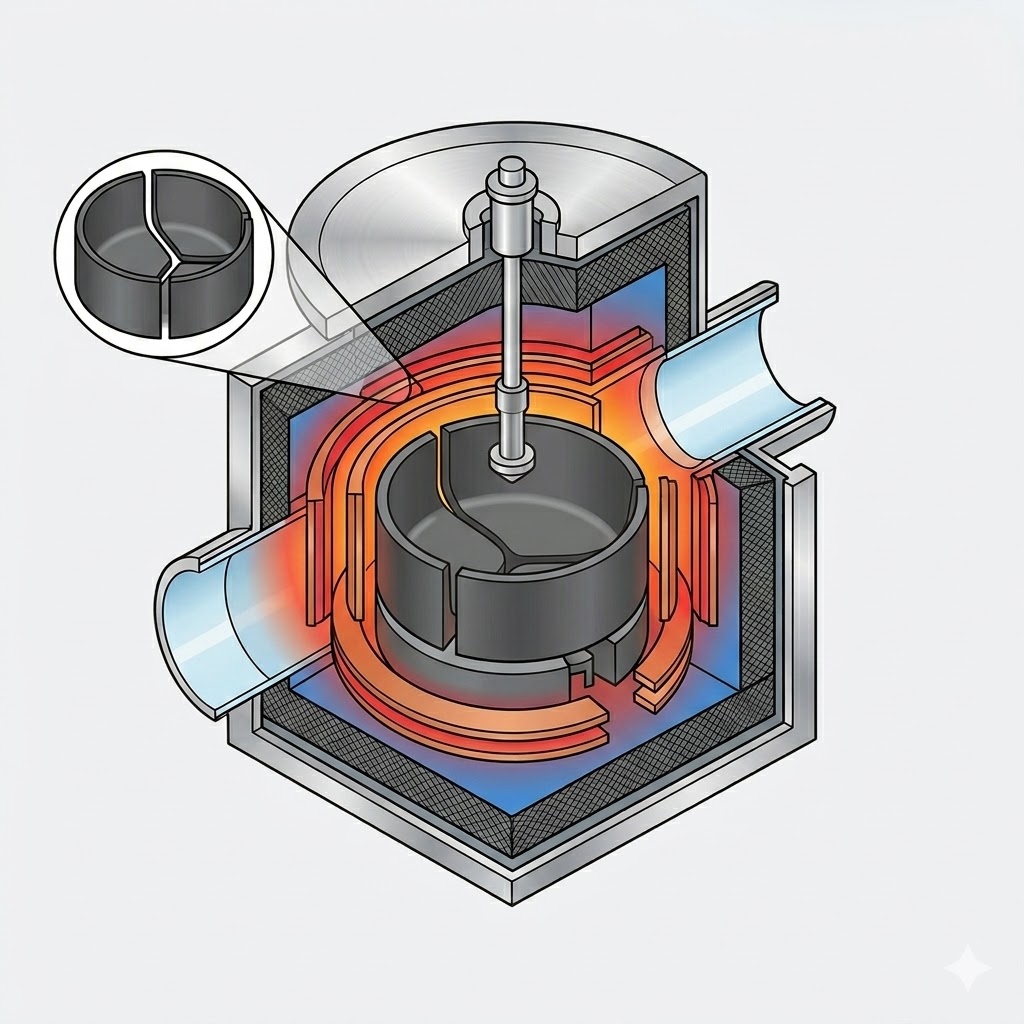

1. Karbonoan oinarritutako eremu termikoen eginkizuna eboluzionatu egin da isolamendu-osagaietatik leiho-erreguladoreetara prozesatzeko

Karbonoan oinarritutako eremu termiko baten balioa isolamendu termiko tradizionaletik haratago hedatzen da. Kristalen hazkuntzako sistema modernoetan, kristalen kalitatean, produktibitatean eta eragiketa-kostuetan zuzenean eragiten duen prozesu-kontroleko plataforma integral gisa funtzionatzen du. Bere oinarrizko funtzioak lau mailatan labur daitezke:

Maila Funtzionala	Funtzio nagusia	Funtsezko Errendimendu-adierazleak
Egiturazko euskarria	Euskarriakkuartzozko arragoa, berogailuak, bero-ezkutuak, etainsulazio zilindroakeremu termiko handiko sistemen egonkortasun mekanikoa bermatzeko.	Labearen tamaina, eremu termikoaren neurriak, arragoaren tamaina eta kargatzeko ahalmena
Beroaren Banaketa	Erradiazioa, eroankortasuna eta konbekzio bideak kontrolatzen ditu, urtuaren eta kristalen hazkuntza-interfazearen arteko oreka termikoa erregulatuz.	Tenperatura-gradientea, interfazearen forma, tiraketa-tasa eta energia-kontsumoa
Gas Fluxuen Kudeaketa	Argonaren fluxua gidatzen du eta, SiC PVT sistemetan, lurrun-faseko materialaren garraioa gidatzen du, SiO eta CO bezalako espezie lurrunkorrak kentzen dituen bitartean.	Fluxu-eremuaren ezaugarriak, oxigeno- eta karbono-ezpurutasun-mailak, gordailuen eraketa eta eremu termikoaren iraupena
Kalitate Kontrola	Oxigeno-kontzentrazioan, karbono-kontzentrazioan, erresistentzia-uniformitatean, dislokazio-dentsitatean, tentsioaren banaketan eta kristal-egituraren egonkortasunean eragiten ditu.	N motako silizioaren bateragarritasuna, SiC politipoaren kontrola eta akatsen kudeaketa

Publikoki eskuragarri dauden ekipamenduen zehaztapenek adierazten dute Czochralski (CZ) kristalen hazkuntza fotovoltaikoko teknologia fase berri batean sartu dela, labe handiagoak, eremu termiko handiagoak, karga-ahalmen handiagoak, kristalen tiraketa adimentsuak eta oxigeno gutxiko kontrol aurreratua.

Argitaratutako zehaztapenen arabera, kristalen hazkuntza-sistema aurreratu batzuek Φ1700 × 2100 mm-ko ganbera nagusiaren tamaina dute eta 42 hazbeteko diametroa duten eremu termikoak onartzen dituzte. Arragoen tamaina bateragarriak 33, 37, 40 eta 42 hazbetekoak dira, gutxi gorabehera 700 kg, 1000 kg, 1200 kg eta 1300 kg kargatzeko ahalmenei dagozkienak, hurrenez hurren.

Gainera, sistema hauek eraginkortasun operatiboan hobekuntza nabarmenak erakusten dituzte, besteak beste:

· Diametro konstanteko hazkundearen potentzia-kontsumoa 42 kW bezain baxua

· Hozte-uraren kontsumoa 20 m³/h bezain txikia

· 200 kg baino gehiagoko kristalaren irteera eguneko

· Czochralski etengabeko (CCz) teknologiarekin eta eremu magnetikoz lagundutako kristalen hazkuntza konfigurazioekin bateragarria.

Garapen horiek adierazten dute eremu termikoaren diseinua faktore kritikoa bihurtu dela kristalen kalitatea, produkzio-eraginkortasuna eta fabrikazio kostu orokorra zehazteko.

2. Labearen neurriak

2.1 CZ kristal bakarreko hazkuntzako labe fotovoltaikoak

CZ kristal hazteko labeen eskalatzeak labearen dimentsioak handitzea baino askoz gehiago dakar. Eskala handiko labearen diseinu arrakastatsuak ondoko parametroen optimizazio koordinatua eskatzen du:

· Ganbera nagusiaren diametroa

· Ganbera osagarriaren altuera

· Eztarria irekitzeko neurriak

· Arragoaren tamaina

· Bero-ezkutuaren sakea

· Elikadura interfazeak

· Hutsaren eta ihes-bideak

Eskala handiko labeen diseinuaren atzean dagoen ingeniaritza logika tipikoa jarraian laburbiltzen da:

Parametroa	Ingeniaritza Garrantzitsua	Eremu termikoaren errendimenduan eragina
Ganbera Nagusiaren Diametroa	Eremu termikoaren gehienezko diametroa, isolamenduaren lodiera eta berogailuaren dimentsioak zehazten ditu.	Ganbera handiagoek inertzia termikoa areagotzen dute, tenperaturaren erantzuna motelagoa delarik.
Eztarria irekitzeko tamaina	Kristalezko hagak, bero-ezkutuak, gida-zilindroak eta goiko ardatz-multzoen dimentsio onargarriak zehazten ditu.	Eztarri txikiegiak eremu termikoa eta fluxua gidatzen duen egituraren diseinuaren malgutasuna mugatzen du.
Ganbera Lagungarriaren Altuera	Kristalen luzera gaitasuna, hozte espazioa eta kristalak erauzteko ziklo-denbora zehazten ditu.	Altuera handiagoak kristalen hazkunde luzeagoa eta ekoizpen potentzial handiagoa onartzen du.
Arragoaren Diametroa	Hasierako karga-ahalmena, urtze-sakonera eta oxigenoa disoluzio-eremua zehazten ditu.	Arrago handiagoek produktibitatea areagotzen dute, baina oxigenoaren kontrola zailagoa egiten dute.
Kanpoko elikadura-interfazea	OCz, CCz edo hainbat kargatzeko eragiketak gaitzen ditu.	Produkzio-zikloak luzatzen ditu eta produkzioa handitzen du, baina ezpurutasunak pilatzeko arriskuak ere areagotzen ditu.

Bi karga-neurri bereizi behar dira:

Hasierako Karga Ahalmena

Horrek aldi berean arragoan kargatutako lehengai kopuruari egiten dio erreferentzia eta zuzenean arragoa tamainaren arabera zehazten da. Publikoki eskuragarri dauden ekipoen zehaztapenek normalean 700 kg-tik 1300 kg bitarteko edukierak adierazten dituzte.

Karga-gaitasun osoa Labe-kanpaina bakoitzeko

Horrek hainbat karga-ziklo edo etengabeko elikadura-eragiketak barne hartzen ditu produkzio-exekuzio osoan zehar. Ondorioz, labe-kanpainan zehar prozesatutako material osoa hasierako karga baino nabarmen handiagoa izan daiteke.

Esate baterako, prospecto publikoko dokumentuetan ezagutarazitako industria-konparaketek zera adierazten dute:

· 32 hazbeteko eremu termiko batek 3000 kg material prozesatu ditzake labe kanpaina bakoitzeko.

· 36 hazbeteko eremu termiko batek 3500 kg material prozesatu ditzake labe kanpaina bakoitzeko.

Balio hauek funtzionamendu-ziklo osoan zehar produkzio osoa adierazten dute, arragoaren behin-behineko karga-ahalmena baino.

2.2 SiC PVT Kristal Hazkuntza Labeak

Silizio karburoa (SiC) PVT kristal hazteko labeak eskalatzea askoz zailagoa da silizio CZ sistema konbentzionalak handitzea baino.

Czochralski prozesuan ez bezala, SiC kristalak ez dira fase urtu batetik hazten. Horren ordez, Physical Vapor Transport (PVT) SiC iturriko hautsaren sublimazioan oinarritzen da tenperatura oso altuetan. Sortutako lurrun-espezieak tenperatura-gradiente axial batean zehar garraiatzen dira eta, ondoren, SiC hazi-kristal nahiko freskoago batean kristalizatzen dira.

Royal Society of Chemistry-k (RSC, 2026) 150 mm-ko SiC PVT kristalen hazkundeari buruz argitaratutako ikerketa batek sistema termikoa bost osagai nagusiz osatuta deskribatzen du:

· Isolamendu termikoko feltroa

· Grafitozko arragoa

· SiC hazi kristala

· SiC iturri-materiala

· Erresistentzia berogailua

Kristalaren hazkuntzan, iturri-hautsa tenperatura altuetan sublimatzen da, eta tenperatura-gradientearen azpian gorantz migratzen diren lurrun-faseko espezieak sortzen dira, tenperatura baxuagoko hazi-kristalean metatu baino lehen kristal bakar bat osatuz.

Ondorioz, SiC PVT labe baten tamaina handitzea ez da soilik tenperatura altuagoak lortzea. Ingeniaritza-erronka nagusiak hauek dira:

a. Tenperatura-gradiente axial nahikoa mantentzeasublimazio-garraio-kristalizazio prozesua etengabe gidatzeko.

b. Tenperatura-gradiente erradialak minimizatzeaestres termikoa murrizteko, kristalen pitzadura saihesteko eta politipoen eraldaketa kentzeko.

c. Eremu termikoaren egonkortasuna zaintzeahazkuntza-prozesuan zehar iturri-hautsa pixkanaka kontsumitzen den heinean.

d. Kristalen hazkuntza kontrolagarria den interfazea mantentzea8 hazbeteko eta etorkizuneko 12 hazbeteko SiC obleen ekoizpenera igarotzean.

Silizio kristalen hazkundearekin alderatuta, SiC PVT sistemetako eremu termikoak tenperatura egonkortasun nabarmen handiagoa eta kontrol termiko zehatzagoa eman behar du, eremu termikoaren diseinua diametro handiko SiC kristalen ekoizpenerako teknologiarik kritikoenetako bat bihurtuz.

3. Ekipoen diseinuaren eta eremu termikoaren errendimenduaren arteko akoplamendu kritikoa

Labearen konfigurazioaren, eremu termikoaren diseinuaren, kristalaren kalitatearen eta fabrikazio kostuaren arteko elkarrekintza honela labur daiteke:

Ekipamendua / Prozesuaren aldagaia	Eremu Termikoaren Erantzuna	Kristalaren kalitatearen erantzuna	Kostuen eragina
Labearen tamaina handiagoa	Inertzia termiko handiagoa eta gas-fluxuaren bide luzeagoak	Tenperatura erradiala uniformetasuna mantentzea zailagoa da	Ekoizpen ahalmen handiagoa baina martxan jartzeko kostuak handitu
Eremu Termiko handiagoa	Isolamendu termiko hobetua bero-galera murriztuz	Oxigenoaren eta karbonoaren ezpurutasunen kontrola zailagoa	Oblea bakoitzeko amortizazio kostu txikiagoa baina eremu termikoko osagaien kostu handiagoa
Arragoa handiagoa	Urtutako bolumena handitu eta oxigenoaren disoluzio handiagoa arragoaren hormetatik	Oxigeno-kontzentrazioa aldatzeko eta erresistentzia aldatzeko arrisku handiagoak	Kargatzeko ahalmen handiagoa eta kiloko ekoizpen kostua murriztea
Bero-ezkutuaren posizio sakonagoa	Kristalen hozte hobetua eta tenperatura gradiente axiala handitu (G)	Tiratzeko abiadura potentzial handiagoa baina interfazearen ezegonkortasun arriskua areagotu	Produktibitatea hobetu, kristalen hausturaren kontrol zorrotzagoa eskatzen duen bitartean
Argonaren emari-tasa handitu	Ezpurutasunak kentzea indartsuagoa eta konbekziozko bero-transferentzia hobetua	Oxigeno- eta karbono-kontzentrazio txikiagoak baina potentzialki tenperatura-aldaketa handiagoak	Argonaren kontsumoa handitu eta hutsean ponpatzeko eskakizun handiagoak
Labearen presioa murriztea	Lurrunketa hobetua eta espezie lurrunkorren kentzea	Jadapen- eta atzera-difusio-mekanismo aldatuak	Ihes-sistemaren errendimendurako eta zigilatzeko fidagarritasunerako eskakizun handiagoak
Tiratzeko abiadura handiagoa	Bero latentea handitu da, hozte ahalmen handiagoa eskatzen duena	V/G aldakuntza handiagoa eta luxazioaren arrisku handiagoa	Errendimendu handiagoa produkzio-errendimendua murriztearekin
Zona anitzeko berogailuaren kontrola	Tenperatura-eremuaren kontrolagarritasuna hobetu	Kristalen interfazearen forma eta oxigenoaren garraioaren optimizazioa hobea	Ekipamenduaren konplexutasuna eta martxan jartzeko kostua handitzea
Eremu Magnetikoa / CCz Teknologia	Urtutako konbekzio egonkorragoa eta etengabeko elikadura	Oxigeno gutxiko kontrola eta erresistentzia uniformetasuna hobetu dira	Kapital inbertsio handiagoa N motako silizio-ekoizpen aurreratua ahalbidetzen duen bitartean
Zona Anitzeko SiC Eremu Termikoa	Indar axialaren eta tenperatura erradialen uniformitatearen optimizazio independentea	Politipoen trantsizioa, dislokazio-dentsitatea eta kristalen pitzadura murriztua	Kristalaren etekin handiagoa kontrol-sistemaren konplexutasun handiagoarekin

Kristal hazteko ekipoen etengabeko bilakaerak erakusten du eremu termikoa ez dela egitura-multzo pasibo bat besterik. Horren ordez, bero-transferentzia, fluidoen dinamika, masa-garraioa, ezpuruen banaketa eta kristalen kalitatea aldi berean zuzentzen dituen prozesu-kontrol sistema integratua bihurtu da.

Obleen diametroak handitzen jarraitzen duten heinean eta material erdieroaleak aurreratuagoak diren heinean, etorkizuneko eremu termikoko sistemak gero eta gehiago oinarrituko dira simulazio digitalean, fisika anitzeko optimizazioan, tenperatura kontrol adimendunean eta karbono-grafitozko osagaien diseinu pertsonalizatuan produktibitate handiagoa, akatsen dentsitate txikiagoak eta fabrikazio-eraginkortasuna hobetzeko.

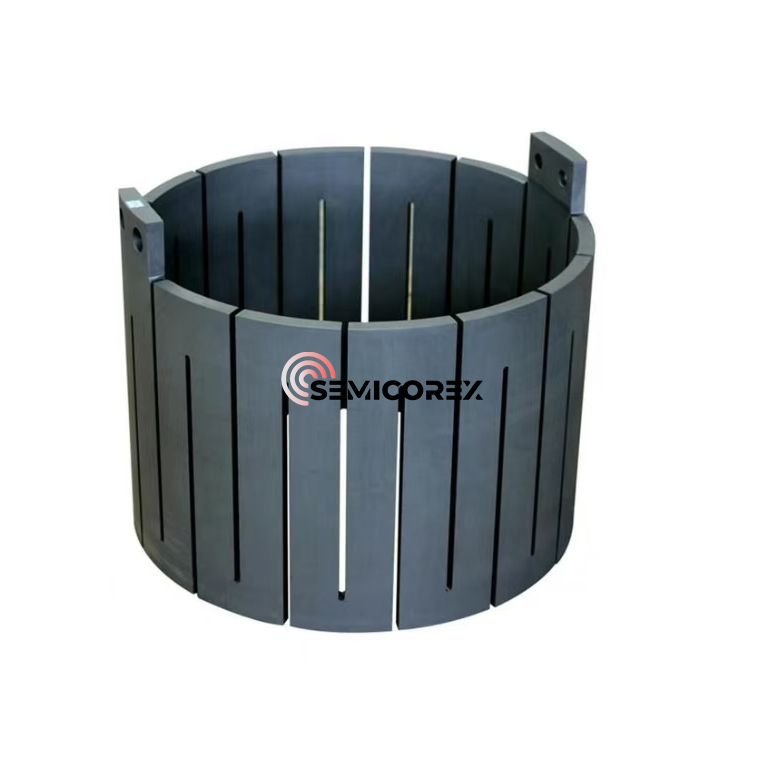

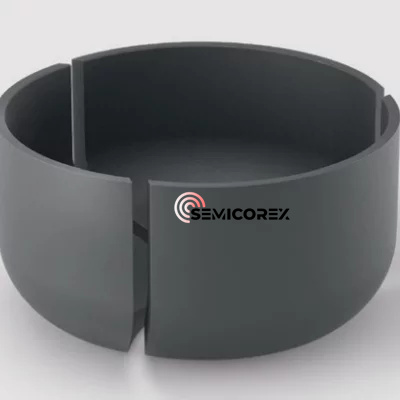

Semicorex-ek errendimendu handiko zorro osoa eskaintzen dugrafitoaetakuartzoaSilizio eta SiC kristalen hazkuntza aplikazioetan erabiltzen diren eremu termiko sistema aurreratuetarako osagaiak. Gure produktuak egonkortasun termiko handiagoa, zerbitzu-bizitza luzea eta prozesuen koherentzia paregabea emateko diseinatuta daude. Soluzio pertsonalizatuak edo informazio tekniko gehigarrirako, jarri harremanetan gure ingeniaritza-taldearekin.
