Aguafortea eta morfologia grabatua

Txip erdieroaleen fabrikazio prozesuan, arroz ale baten gainean etxe orratz bat eraikitzea bezala gara. Litografia-makina hirigintza baten modukoa da, "argia" erabiliz eraikinaren planoa ostia gainean marrazteko; akuafortea, berriz, zehaztasun-tresnak dituen eskultore bat bezalakoa da, planoaren arabera kanalak, zuloak eta lerroak zehaztasunez lantzeaz arduratzen dena. "Kanal" hauen ebakidura arretaz behatzen baduzu, haien formak ez direla uniformeak ikusiko dituzu; batzuk trapezoidalak dira (zabalagoak goialdean eta estuagoak behean), beste batzuk, berriz, laukizuzen perfektuak (alboko horma bertikalak). Forma hauek ez dira arbitrarioak; horien atzean printzipio fisiko eta kimikoen elkarreragin konplexua dago, txiparen errendimendua zuzenean zehazten duena.

I. Aguafortearen oinarrizko printzipioak: efektu fisiko eta kimikoen konbinazioa

Aguafortea, besterik gabe, fotoresistek babestuta ez duten materiala selektiboa kentzea da. Nagusiki bi kategoriatan banatzen da:

1. Aguaforte hezea: disolbatzaile kimikoak (adibidez, azidoak eta alkaliak) erabiltzen ditu grabatzeko. Funtsean, erreakzio kimiko hutsa da, eta akuafortearen norabidea isotropoa da, hau da, abiadura berean doa norabide guztietan (aurrean, atzean, ezkerrean, eskuinaldean, goran, beheran).

2. Dry Etching (Plasma Etching): Gaur egungo teknologia nagusia da. Hutseko ganbera batean, prozesuko gasak (adibidez, fluoroa edo kloroa duten gasak) sartzen dira, eta irrati-maiztasuneko elikadura-iturri baten bidez plasma sortzen da. Plasmak energia handiko ioiak eta erradikal aske aktiboak ditu, eta horiek elkarrekin lan egiten dute grabatutako gainazalean.

Lehorreko grabaketak hainbat forma sor ditzake, hain zuzen, "eraso fisikoa" eta "eraso kimikoa" malgutasunez konbina ditzakeelako:

Konposizio kimikoa: erradikal aske aktiboen arduraduna. Oblearen gainazaleko materialarekin kimikoki erreakzionatzen dute, eta gero kentzen diren produktu lurrunkorrak sortzen dituzte. Eraso hau isotropoa da, eta albotik "estutzeko" eta grabatzeko aukera ematen du, forma trapezoidalak erraz osatuz.

Konposizio fisikoa: energia handiko ioi positiboki kargatuak, eremu elektriko batek azeleratuta, oblearen gainazala perpendikularki bonbardatzen dute. Gainazal bat hareaz jaurtitzearen antzera, "ioien bonbardaketa" hau anisotropoa da, batez ere bertikalki beherantz, eta "lerro zuzen" egin dezake alboko hormak.

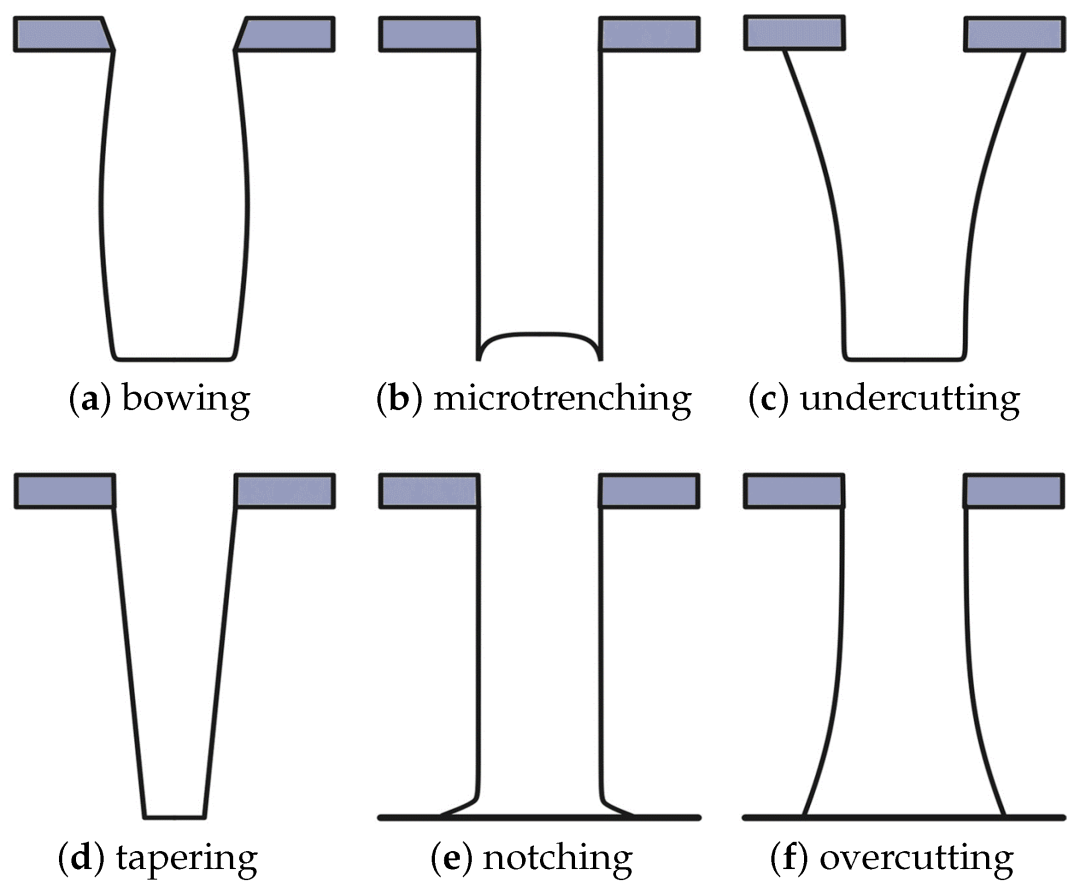

II. Bi profil klasiko deszifratzea: trapezioen eta profil angeluzuzenen jaiotza

1. Trapezioa (profila konikoa) - Eraso kimikoa batez ere

Eraketa-printzipioa: grabaketa kimikoa prozesuan nagusitzen denean, bonbardaketa fisikoa ahulagoa den bitartean, honako hau gertatzen da: akuaforteak beherantz ez ezik, fotorresist maskararen eta agerian dauden albo-hormen azpiko eremua alboan korroditzen du. Honek babestutako maskararen azpiko materiala pixkanaka "hutsatzen" da, goialdean zabalagoa eta behealdean estuagoa den alboko horma inklinatu bat osatuz, hau da, trapezio bat.

Urrats-estaldura ona: ondorengo film meheen deposizio-prozesuetan, trapezio-egitura inklinatuak errazten du materialak (metalak, esaterako) uniformeki estaltzea, ertz aldapatsuetan hausturak saihestuz.

Estresa murriztua: malda-egiturak estresa hobeto barreiatzen du, gailuaren fidagarritasuna hobetuz.

Prozesuaren tolerantzia handia: ezartzeko nahiko erraza.

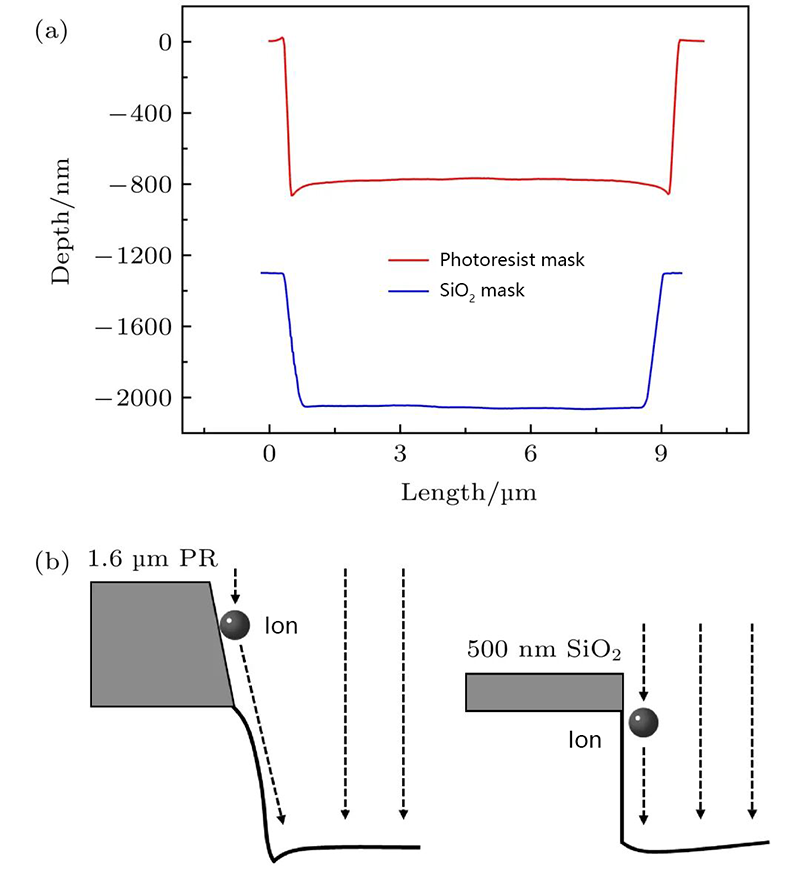

2. Laukizuzena (profil bertikala) - Eraso fisikoa batez ere

Formazio-printzipioa: prozesuan ioi fisikoen bonbardaketa nagusitzen denean eta konposizio kimikoa arretaz kontrolatzen denean, profil angeluzuzena sortzen da. Energia handiko ioiek, proiektil txiki ugari bezala, oblearen gainazala ia bertikalki bonbardatzen dute, grabatze-tasa bertikal oso altuak lortuz. Aldi berean, ioien bonbardaketak "pasibazio-geruza" bat (adibidez, azpiproduktuak grabatuz eratua) eratzen du alboko hormetan; babes-film honek erradikal aske kimikoen alboko korrosioari aurre egiten dio. Azken finean, akuafortea bertikalki beherantz bakarrik egin daiteke, ia 90 graduko alboko hormak dituen egitura laukizuzena landuz.

Fabrikazio-prozesu aurreratuetan, transistoreen dentsitatea oso handia da eta espazioa oso preziatua da.

Fideltasun handiena: plano fotolitografikoarekin koherentziarik handiena mantentzen du, gailuaren dimentsio kritiko (CD) zehatzak bermatuz.

Aurrezteko eremua: Egitura bertikalei esker, gailuak gutxieneko aztarna batean fabrikatzen dira, txiparen miniaturizazioaren gakoa.
